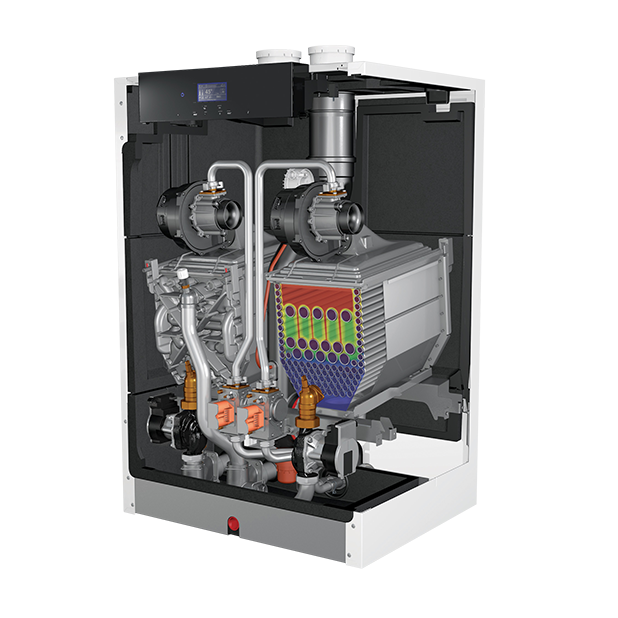

Costruzione unica
THISION® L PLUS è costituita da due scambiatori di calore che possono funzionare indipendentemente l'uno dall'altro.
Area riservata MY ELCO
AEROTOP® SPK
Riqualificazione facile e naturale

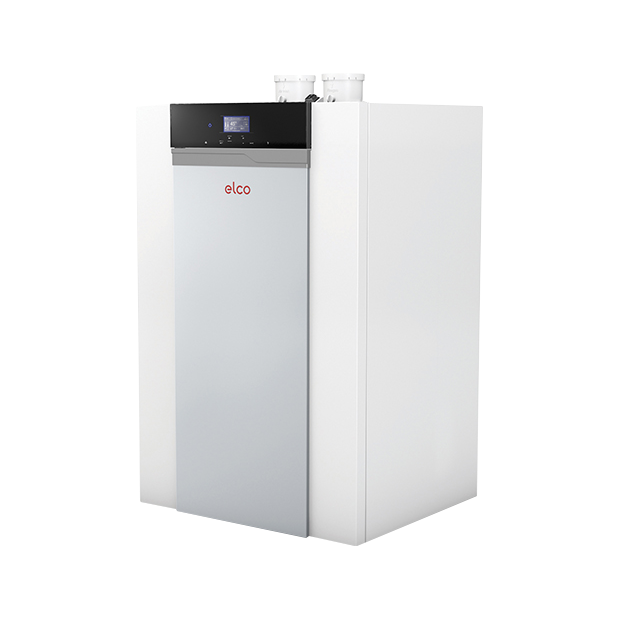

THISION® L PLUS
Caldaia Murale a Gas a Condensazione
Potenza: da 60 kW a 200 kW
Potenza: da 60 kW a 200 kW
THISION® L PLUS è la famiglia di caldaie ELCO di nuova generazione che coniuga tutta l'esperienza della nostra R&D con i materiali della migliore qualità. Il risultato è una caldaia dal design unico, composta da uno o due corpi di scambio in grado di lavorare indipendentemente. Questa nuova caldaia non è stata sviluppata per eccellere solamente negli aspetti tecnici, ma anche per migliorare gli aspetti pratici, così come le operazioni di manutenzione. L'accesso di tutti i componenti è possibile dal fronte, mentre il circolatore modulare installato all'interno della caldaia diminuisce tempi e costi di installazione. Per garantire durabilità e capacità di trasferimento del calore durante l'intera vita lo scambiatore è realizzato in acciaio INOX. La geometria dello scambiatore permette di massimizzare il trasferimento di calore diminuendo al massimo le emissioni. Sotto tutti gli aspetti THISION® L PLUS permette di avere vantaggi in tutte le applicazioni commerciali.
Una nuova era nella progettazione di caldaie commerciali
I vantaggi delle nuove caldaie THISION® L PLUS garantiscono che siano adatte a un'ampia gamma di sistemi di riscaldamento commerciali, offrendo elevata potenza in un ingombro ridotto.
.svg){kind=icon}
Caratteristiche tecniche
Tecnologia sostenibile ed eco-friendly
Lo scambiatore di calore in acciaio inossidabile con tecnologia brevettata HEX3 garantisce un trasferimento di calore uniforme, un'efficienza costante e basse emissioni. Allo stesso tempo, le tre zone di combustione che caratterizzano la tecnologia HEX3 riducono le emissioni di NOx e CO.
Back-up integrato
La prima caldaia murale a presentare due corpi di scambio indipendenti che creano una cascata monoblocco con rapporto di modulazione fino a 1:10.
.svg){kind=icon}
Plug & Play
Integrando i componenti principali all'interno della caldaia, come la pompa e le valvole di non ritorno, i tempi di installazione, i costi e gli ingombri sono notevolmente ridotti. Grazie al design tecnico, tutti i componenti importanti sono accessibili dalla parte anteriore semplificando le operazioni di manutenzione. Il pannello di controllo, montato in posizione visibile, e un'ampia gamma di accessori semplificano notevolmente l'installazione e la messa in servizio.
.svg){kind=icon}
Potente e flessibile
Con cascate in linea o back-to-back, THISION® L PLUS raggiunge potenze impressionanti fino a 1 MW. Le versatili soluzioni installative e in cascata consentono un'installazione semplice e veloce, anche in impianti già esistenti, grazie ai componenti integrati del circuito primario di riscaldamento all'interno del generatore.
Dispersioni di calore ridotte e massima silenziosità
La caldaia è racchiusa in un unico corpo isolante per garantire una più elevata efficienza ed un funzionamento più silenzioso.
.svg){kind=icon}
Sempre connessa e controllata
THISION® L PLUS è compatibile con gli attuali protocolli comuni utilizzati nell'automazione degli edifici. Ciò significa che la caldaia può essere facilmente adattata ai requisiti di una proprietà, offrendo al contempo livelli di efficienza ideali.

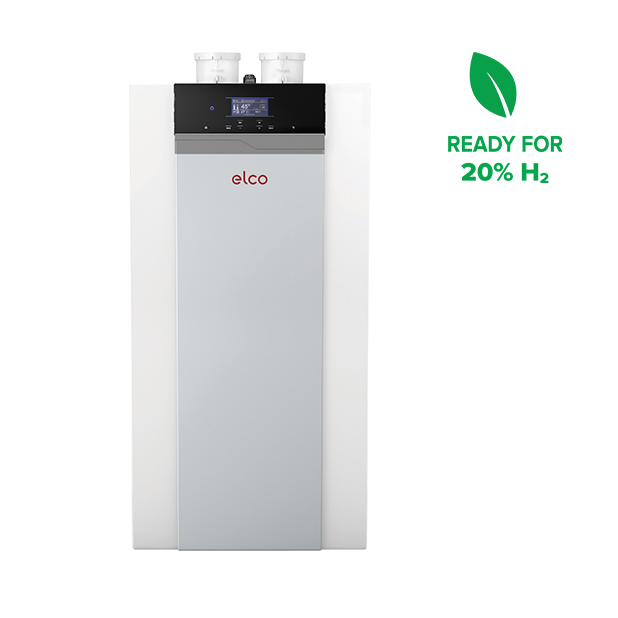

Pronta per il futuro: H2-ready
THISION® L PLUS è già certificata per funzionare con idrogeno e biometano fino al 20%.
Pronta per il plug & play
Grazie ai circolatori integrati, il tempo di installazione è limitato riducendo i costi aggiuntivi. Inoltre, la caldaia viene consegnata con la valvola di non ritorno e il gestore di cascata già installati, pronti per il Plug&Play.
Integrando i componenti principali nella caldaia, come la pompa e le valvole di non ritorno, i tempi di installazione, i costi e lo spazio richiesto sono tutti notevolmente ridotti. Grazie alla nuova HMI (Human Machine Interface) e a un'ampia gamma di accessori, installazioni e messe in servizio rapide diventano molto semplici. Con la nostra soluzione a zaino, le caldaie singole sono già dotate di collettore a bassa perdita di carico o scambiatore di calore a piastre.
Tecnologia efficiente – Per te e per Madre Natura
L'affidabile tecnologia HEX3 offre un'elevata efficienza con le più basse emissioni di NOx e CO. Ecco perché il nuovo THISION® L PLUS soddisfa senza sforzo i requisiti della classe NOx 6.
Ottimizzazione delle zone di combustuione
Grazie alla gestione di zone specifiche con requisiti diversi, è possibile ottenere la massima resa energetica con emissioni minime. Nella zona 1 le temperature salgono fino a oltre 1000°C, la formazione di NOx è difficilmente possibile qui. Grazie a un flusso rapido e a una rapida diminuzione della temperatura, le temperature dei gas di combustione vengono mantenute sopra i 600°C, il che facilita una formazione ottimale di CO. La condensazione e il trasferimento dell'energia residua dei gas di combustione avvengono a circa 56°C nella zona 3.
Tieni dentro il calore e il rumore
L'isolamento completo in polipropilene espanso assicura che il calore rimanga nel posto giusto: all'interno della caldaia. Grazie all'isolamento, anche il rumore rimane lì. Quindi non solo tu, ma anche l'ambiente può trarre vantaggio da un funzionamento silenzioso.Semplice installazione, integrazione e comunicazione
La grande varietà di moduli bus supportati facilita una migliore integrazione nei "Building Management Systems" esistenti MODBUS, KNX, LON e BACNET. In questo modo l'installazione e il monitoraggio dei dispositivi diventano più semplici.
Sistema di controllo di nuova concezione
La scheda di circuito di nuova concezione con logica Master-Slave garantisce l'uso efficiente di entrambi gli scambiatori di calore in combinazione con il gestore a cascata.
Funzionamento con il massimo comfort
Il pannello di controllo HMI è stato completamente rielaborato e modernizzato. Oltre alla funzionalità touch completa, il display offre numerose altre funzioni, come simulazioni per test e formazione.
Un cuore robusto
Nel processo di condensazione, l'acido solforico e nitrico corrodono in modo permanente la superficie dello scambiatore di calore. Ciò provoca una penetrazione del rivestimento di ossido del materiale e porta alla corrosione che inevitabilmente diminuisce la conduttività termica. La resistenza alla corrosione dell'acciaio inossidabile è tuttavia quattro volte più forte della resistenza dell'alluminio! Ecco perché le nuove THISION® L PLUS sono dotate di componenti in acciaio inossidabile di alta qualità in tutto il ciclo di combustione.
La potenza dello scambiatore di calore – moltiplicata per due
Con una gamma di capacità da 60 kW a 200 kW (come caldaia singola) e fino a 1 MW in installazioni in cascata, esiste una grande varietà di possibili applicazioni nel settore commerciale. Ciò è dovuto alla ridondanza interna: due scambiatori di calore funzionano in modo indipendente negli spazi più ristretti. Non a caso THISION® L PLUS si afferma come la cascata più compatta sul mercato.
Nessuna preoccupazione per la manutenzione
La sofisticata pianificazione tecnica si estende anche alla manutenzione del dispositivo, riducendo al minimo gli interventi di assistenza necessari.
Manutenzione complicata? Non THISION® L PLUS.
La manutenzione e l'assistenza tecnica possono essere molto scomode, soprattutto quando i componenti della caldaia sono difficili da raggiungere. Con THISION® L PLUS tutti i componenti sono facilmente accessibili dalla parte anteriore attraverso il coperchio staccabile.
L'HMI è posizionato sulla parte superiore del dispositivo a 1,70 m di altezza. Indipendentemente dalla configurazione a cascata o a caldaia singola. Grazie a questa installazione, manutenzione, ispezione e funzionamento sono enormemente semplificati.
Soluzioni
Servizio di Prima Classe
Il nostro personale altamente qualificato e competente può aiutarti fornendo supporto sia da remoto che sul campo.
ULTERIORI INFORMAZIONI SUI SERVIZI ELCO
Il tuo riscaldamento sempre a portata di mano con REMOCON NET
Non sarebbe bello se potessi impostare la temperatura ambiente ideale con il semplice tocco di un pulsante prima di tornare a casa? Con l'app ELCO REMOCON NET per il tuo smartphone, puoi controllare il tuo sistema di riscaldamento sempre e ovunque. Regola le impostazioni per un consumo energetico ottimale e la riduzione dei costi.
ULTERIORI INFORMAZIONI SU REMOCON NET
Le nostre referenze, la tua sicurezza
I nostri clienti adorano le soluzioni di riscaldamento di ELCO. Ecco perché sono lieti di mostrare le loro centrali di riscaldamento. Questo ci rende felici e, naturalmente, molto orgogliosi!
ALLE NOSTRE REFERENZE
Idrogeno - per un futuro più verde
In qualità di innovatore nelle tecnologie di riscaldamento in Europa, il team ELCO ha lavorato duramente per sviluppare prodotti che contribuiranno a un futuro sostenibile in tutto il mondo.
THISION® L PLUS è già certificata per il funzionamento con fino al 20% di idrogeno e biometano.
per approfondireDati tecnici
| THISION L PLUS * | 60 | 70 | 100 | 120 | 140 | 170 | 200 |
|---|---|---|---|---|---|---|---|
| Classe energetica riscaldamento *** | A | A | - | - | - | - | - |
| Classe energetica sistema *** | - | - | - | - | - | - | - |
| Classe energetica sanitario *** | - | - | - | - | - | - | - |
| Capacità di prelievo ACS *** | - | - | - | - | - | - | - |
| Potenza termica 80/60 °C min/max [kW] | 14,7/56,9 | 14,6/65,4 | 18,190,2 | 14,7/110,8 | 14,6/130,5 | 14,6/155,5 | 18,1/180,3 |
| Potenza termica 40/30 °C min/max [kW] | 16,1/62,6 | 16,1/72 | 19,9/99 | 16,2/122,2 | 16,0/142,4 | 16,1/170,9 | 19,8/197,4 |
| Portata termica min/max [kW] | 14,9 / 57,9 | 14,9 / 66,7 | 18,5 / 92,3 | 14,9 / 112,8 | 14,9 / 133,2 | 14,9 / 158,8 | 18,5 / 184,5 |
| Rendimento utile a Qmax (80/60°C) [%] | 98,2 | 98 | 97,7 | 98,2 | 98 | 97,9 | 97,7 |
| Rendimento utile a Qmax (40/30°C) [%] | 108,1 | 108 | 107,3 | 108,3 | 106,9 | 107,6 | 107 |
| Classe NOx | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Peso [kg] | 73 | 73 | 80 | 127 | 127 | 132 | 140 |
* Valori di performance riferiti al potere calorifico inferiore
*** ai sensi della Direttiva 2010/30/UE e del regolamento (UE) n. 811/2013
Classe energetica riscaldamento - spettro dell'etichetta: di prodotto -> A+++ ÷ D; di sistema -> A+++ ÷ G
Dimensioni THISION® L PLUS a scambiatore di calore singolo
Dimensioni THISION® L PLUS a scambiatore di calore doppio

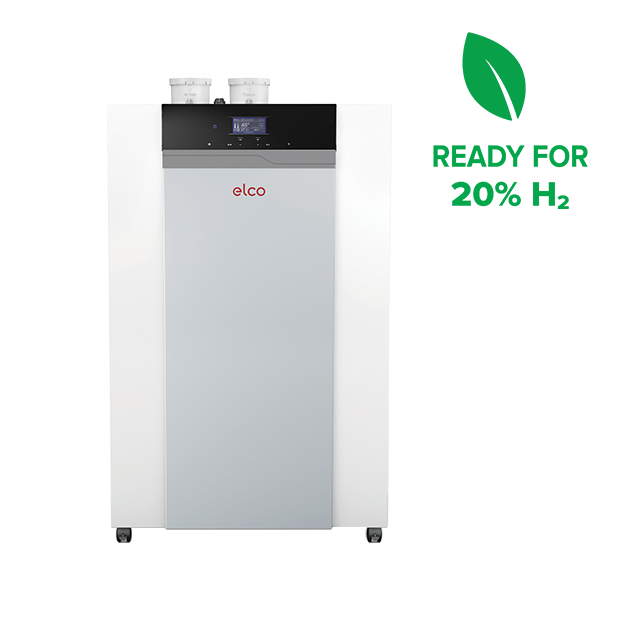

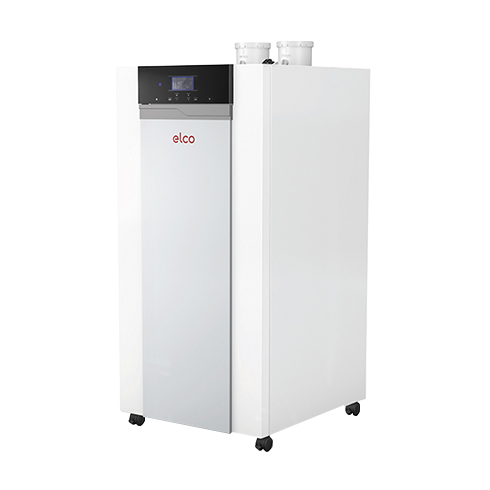

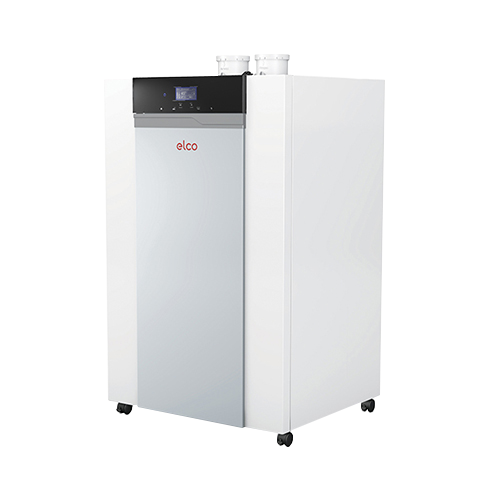

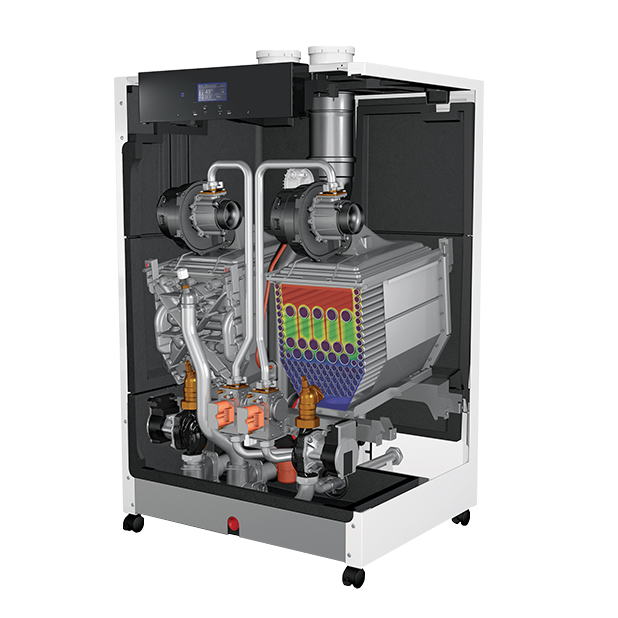

Perché ogni singola parte di THISION® L PLUS e TRIGON® L PLUS è stata sviluppata per prestazioni eccezionali. Le soluzioni da 60 kW fino a 1000 kW offrono la massima flessibilità. Compatta, leggera e potente. La nuova THISION® L PLUS è la caldaia murale più potente e TRIGON® L PLUS è la caldaia a pavimento più compatta e leggera della sua categoria. E con 14 modelli diversi (7 murali, 7 a pavimento) anche veramente versatili.
Installazione

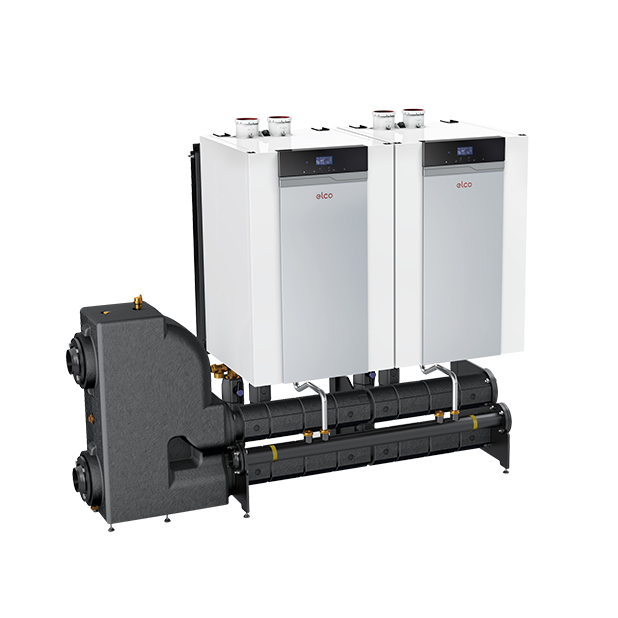

THISION® L PLUS è incredibilmente flessibile ed è disponibile in configurazioni in linea o back-to-back per un massimo di otto caldaie, erogando potenze termiche fino a 1 MW. I sistemi includono gli apparati INAIL e tutti i componenti necessari per completare il circuito di riscaldamento primario, con il sistema a cascata specificamente progettato per un'installazione rapida, semplice ed efficace.
Condotti di scarico fumi
Un'ampia gamma di sistemi di scarico per tutte le applicazioni e i sistemi. I tubi di scarico sono disponibili in versione rigida. I sistemi sono disponibili in plastica e metallo. I moderni sistemi di scarico rendono superflue costose ristrutturazioni del camino, mentre la tecnologia plug-in facilita un'installazione rapida e semplice.
Bollitori ed accumuli VISTRON®
ELCO offre un'ampia gamma di diversi bollitori per la fornitura di acqua calda sanitaria per molti diversi concetti di sistema. I bollitori ELCO combinano efficienza, vantaggi e requisiti igienici in un design accattivante.
Gruppi pompa
I gruppi pompa con pompe ad alta efficienza per DN25 a DN40 possono essere collegati direttamente alla caldaia mediante appositi kit di collegamento.
Clip-In e moduli di estensione impianto
I moduli di estensione e di collegamento sono adatti per un'ampia gamma di applicazioni, ad esempio per l'estensione di circuiti di riscaldamento aggiuntivi, l'integrazione dell'energia solare, la separazione di sistemi e altre funzioni utili.
