Costruzione unica
TRIGON® L PLUS è costituita da due scambiatori di calore che possono funzionare indipendentemente l'uno dall'altro.
Area riservata MY ELCO
AEROTOP® SPK
Riqualificazione facile e naturale
TRIGON® L PLUS

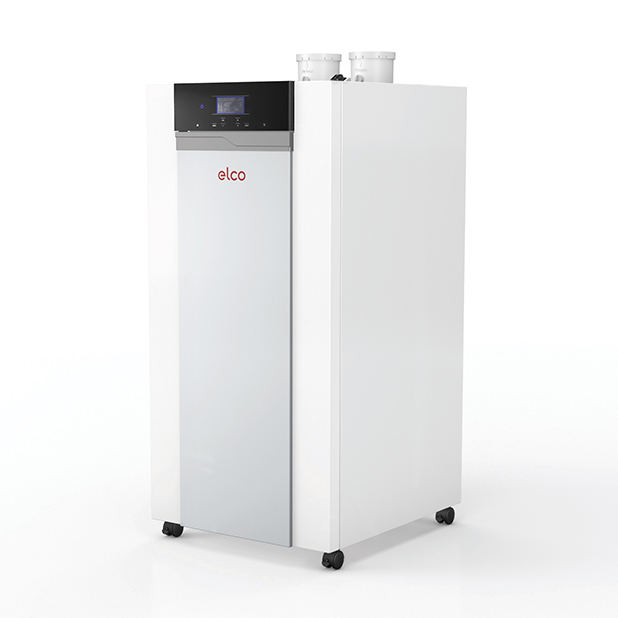

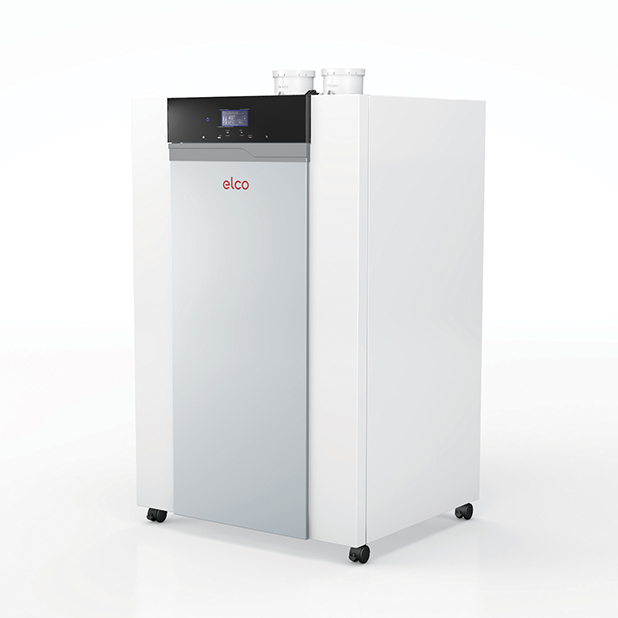

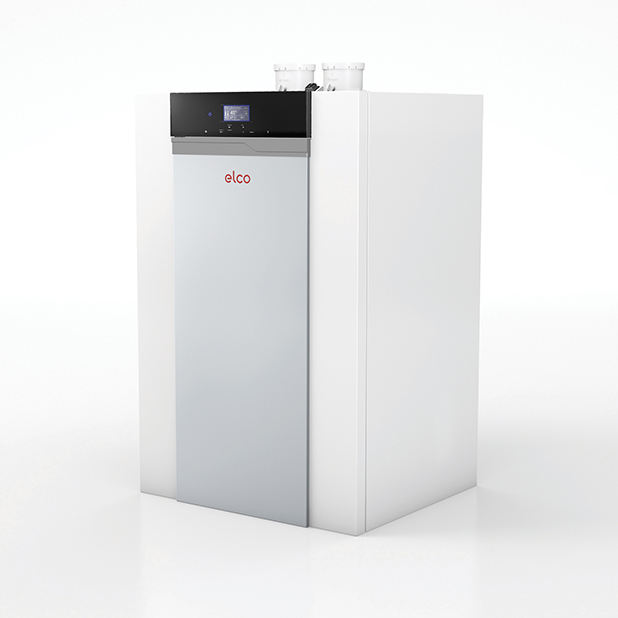

Caldaia a Basamento a Gas a Condensazione
Potenza: da 60 kW a 200 kW
Potenza: da 60 kW a 200 kW
TRIGON® L PLUS è la famiglia di caldaie ELCO di nuova generazione che coniuga tutta l'esperienza della nostra R&D con i materiali della migliore qualità. Il risultato è una caldaia dal design unico, composta da uno o due corpi di scambio in grado di lavorare indipendentemente.
L'accesso di tutti i componenti è possibile dal fronte, mentre il circolatore modulare installato all'interno della caldaia diminuisce tempi e costi di installazione. Per garantire durabilità e capacità di trasferimento del calore durante l'intera vita lo scambiatore è realizzato in acciaio INOX. La geometria dello scambiatore permette di massimizzare il trasferimento di calore diminuendo al massimo le emissioni.
Caratteristiche tecniche
Tecnologia HEX3 e scambiatore di calore in acciaio inossidabile

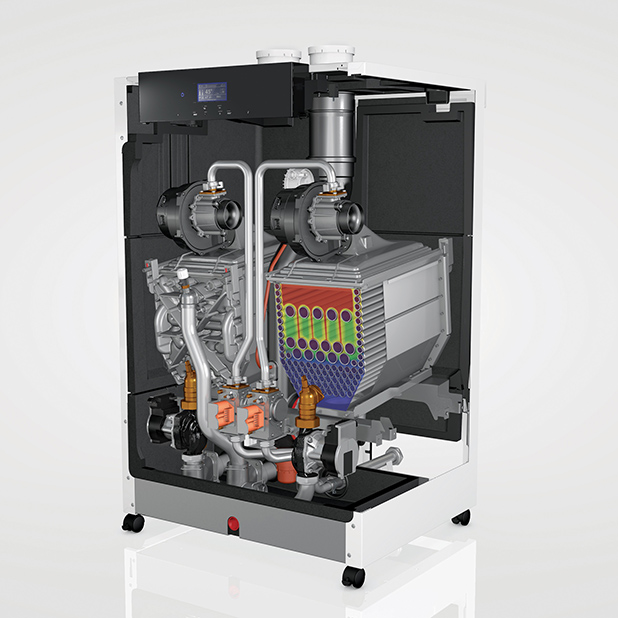

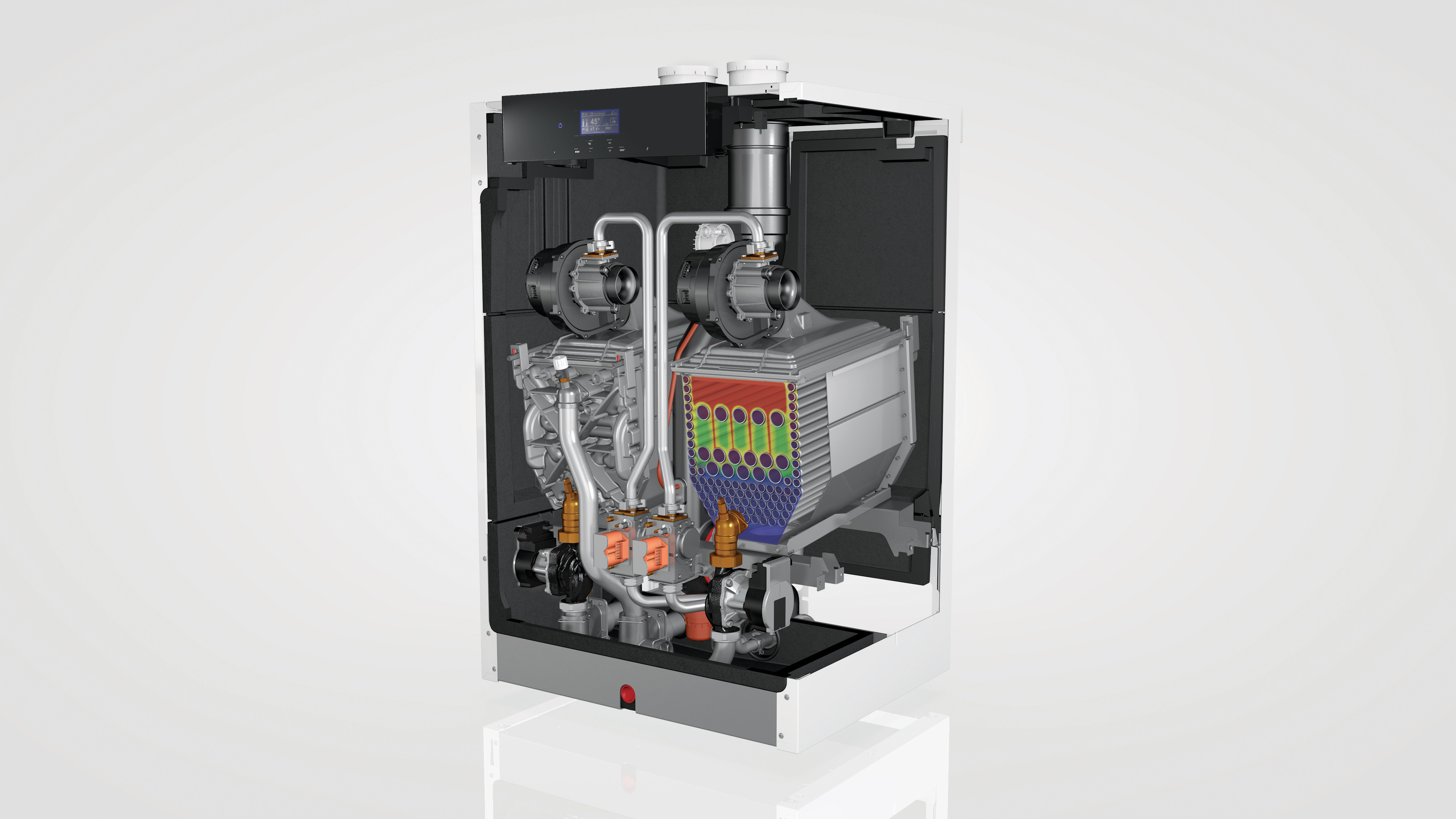

Lo scambiatore di calore in acciaio inox con tecnologia HEX3 è progettato per favorire un trasferimento termico mirato. Tre zone di combustione appositamente progettate contribuiscono inoltre a limitare la formazione di NOx e CO.²
Back-up integrato
Due scambiatori di calore indipendenti costituiscono un sistema a cascata integrato. A seconda delle condizioni di esercizio e della configurazione dell'impianto, il rapporto di modulazione fino a 1:10 consente di modulare la potenza termica in funzione del fabbisogno di riscaldamento.
Plug & Play
I principali componenti e gli elementi essenziali sono integrati nell'unità e accessibili dalla parte frontale, agevolando le operazioni di installazione, messa in servizio e manutenzione. Il pannello di comando, posizionato nella parte superiore dell'apparecchio, contribuisce inoltre a semplificare le operazioni di gestione e controllo.
Potenza e soluzioni in cascata

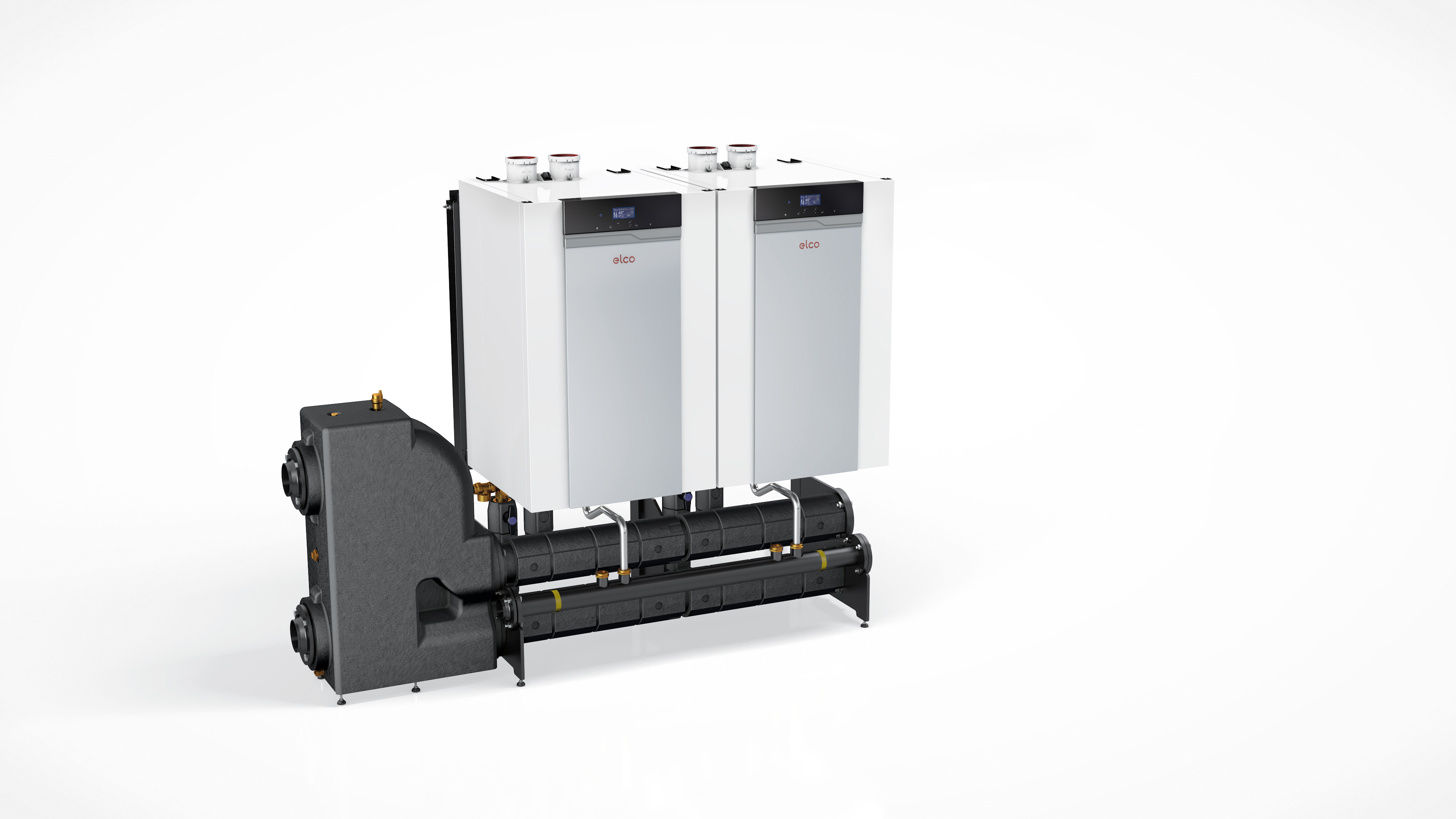

Con cascate in linea o back-to-back, TRIGON® L PLUS può raggiungere una potenza complessiva fino a 1 MW quando installata in cascata.¹ I componenti integrati del circuito primario di riscaldamento sono progettati per supportare le attività di installazione e, in funzione della configurazione dell'impianto e delle condizioni tecniche presenti sul sito, possono agevolarne l'integrazione in sistemi di riscaldamento esistenti.
Isolamento termico ed acustico ad alte prestazioni

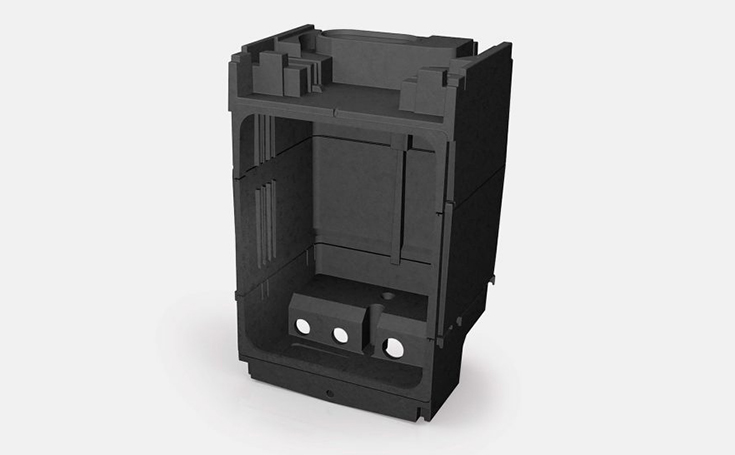

L’involucro della caldaia è completamente isolato con polipropilene. Questa soluzione costruttiva contribuisce a ridurre le dispersioni termiche e a limitare la trasmissione del rumore verso l’esterno.³
Controllo connesso
TRIGON® L PLUS supporta l'integrazione nei sistemi di automazione degli edifici tramite le interfacce di comunicazione disponibili. Le funzioni effettivamente disponibili dipendono dal protocollo di comunicazione utilizzato, dal sistema di gestione dell'edificio e dalla configurazione dell'impianto.⁴
H2-ready

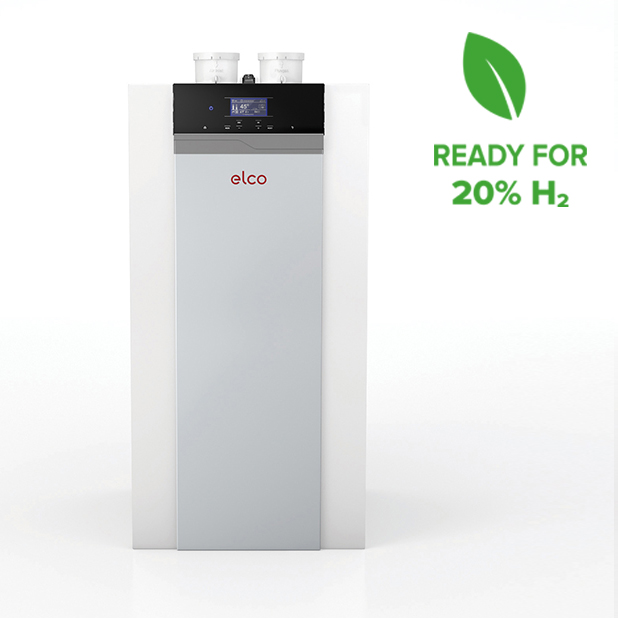

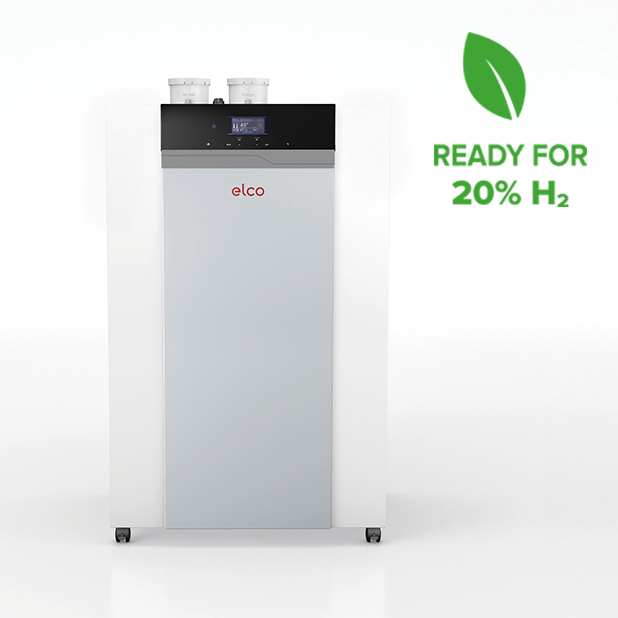

TRIGON® L PLUS è già certificata per funzionare con miscele di idrogeno fino al 20%.
¹ Configurazione in cascata fino a 1 MW: 6 caldaie in cascata in linea oppure 3+3 caldaie in cascata back to back.. La realizzazione della configurazione richiede un adeguato dimensionamento delle caldaie e una corretta progettazione idraulica.
² Dati riferiti a TRIGON® L PLUS 60: efficienza energetica stagionale per il riscaldamento d'ambiente ηs pari al 93%. Emissioni di NOx: 21,7 mg/kWh secondo EN 15502, riferite al potere calorifico superiore (PCS), classe NOx 6. Il rapido raffreddamento dei gas di combustione a temperature inferiori a 1.000 °C nella zona 1 contribuisce a limitare la formazione di NOx. Il tempo di permanenza il più possibile prolungato a temperature superiori a 600 °C nella zona 2 favorisce una combustione più completa e contribuisce a limitare la formazione di CO.
³ Livello di potenza sonora di TRIGON® L PLUS 60: 62 dB(A), misurato in ambiente interno secondo la norma EN 12102.
⁴ Prima dell'integrazione, è necessario verificare dal punto di vista tecnico il protocollo di comunicazione supportato, l'interfaccia richiesta e le funzioni di controllo disponibili per lo specifico sistema di Building Management.
Pronta per il plug & play
Grazie ai circolatori integrati, il tempo di installazione è limitato riducendo i costi aggiuntivi. Inoltre, la caldaia viene consegnata con la valvola di non ritorno e il gestore di cascata già installati, pronti per il Plug&Play.
Poiché componenti principali quali la pompa e le valvole di non ritorno sono installati all'interno della caldaia, risultano già integrati in fabbrica e non richiedono un'installazione separata.
Il nuovo sistema di regolazione di TRIGON® L PLUS, insieme agli accessori disponibili, completa l'equipaggiamento per diverse configurazioni impiantistiche e supporta le attività di installazione e messa in servizio.
Tecnologia HEX3 per un controllo preciso della combustione
La tecnologia HEX3 è progettata per supportare l'efficienza energetica stagionale per il riscaldamento d'ambiente e basse emissioni di NOx. Grazie al controllo preciso della combustione, contribuisce inoltre a limitare la formazione di CO.⁵
Zone di combustione progettate per il controllo della combustione
Attraverso il controllo di specifiche zone con requisiti di funzionamento differenti, il calore contenuto nei gas di combustione viene trasferito gradualmente all'impianto di riscaldamento.
Nella Zona 1, i gas di combustione vengono raffreddati rapidamente a temperature inferiori a 1.000 °C grazie a un tempo di permanenza ridotto. Questo controllo mirato della temperatura contribuisce a limitare la formazione di NOx.⁶
Nella Zona 2, la configurazione dello scambiatore aumenta la resistenza al flusso, mantenendo i gas di combustione a temperature superiori a 600 °C per il maggior tempo possibile. Ciò favorisce una combustione più completa e contribuisce a limitare la formazione di monossido di carbonio (CO).
Nella Zona 3 avvengono la condensazione e il trasferimento all'impianto dell'energia termica residua contenuta nei gas di combustione, a una temperatura di circa 56 °C.
Riduzione delle dispersioni termiche e della trasmissione del rumore
L'involucro, completamente isolato con polipropilene espanso, contribuisce a ridurre le dispersioni di calore attraverso la struttura della caldaia. Allo stesso tempo, l'isolamento contribuisce a limitare la trasmissione del rumore verso l'esterno.⁵ Per TRIGON® L PLUS 60, l'efficienza energetica stagionale per il riscaldamento d'ambiente (ηs) è pari al 93% e la classe di efficienza energetica è A (scala da A+++ a D), in conformità al Regolamento (UE) n. 811/2013. Le emissioni di NOx sono pari a 21,7 mg/kWh secondo la norma EN 15502, sulla base del potere calorifico superiore (PCS), con classificazione NOx classe 6. Per limitare la formazione di CO, i gas di combustione vengono mantenuti a una temperatura superiore a 600 °C per il maggior tempo possibile nella Zona 2.
⁶ Per TRIGON® L PLUS 60, le emissioni di NOx sono pari a 21,7 mg/kWh secondo la norma EN 15502, sulla base del potere calorifico superiore (PCS).
Controllo, regolazione e integrazione di sistema
La grande varietà di moduli bus supportati facilita una migliore integrazione nei "Building Management Systems" esistenti MODBUS, KNX, LON e BACNET. In questo modo l'installazione e il monitoraggio dei dispositivi diventano più semplici.
Sistema di controllo di nuova concezione
La nuova scheda elettronica con logica master-slave, utilizzata in combinazione con il gestore di cascata, è progettata per controllare i due scambiatori di calore in funzione della richiesta di calore del sistema.
Funzionamento facile e intuitivo

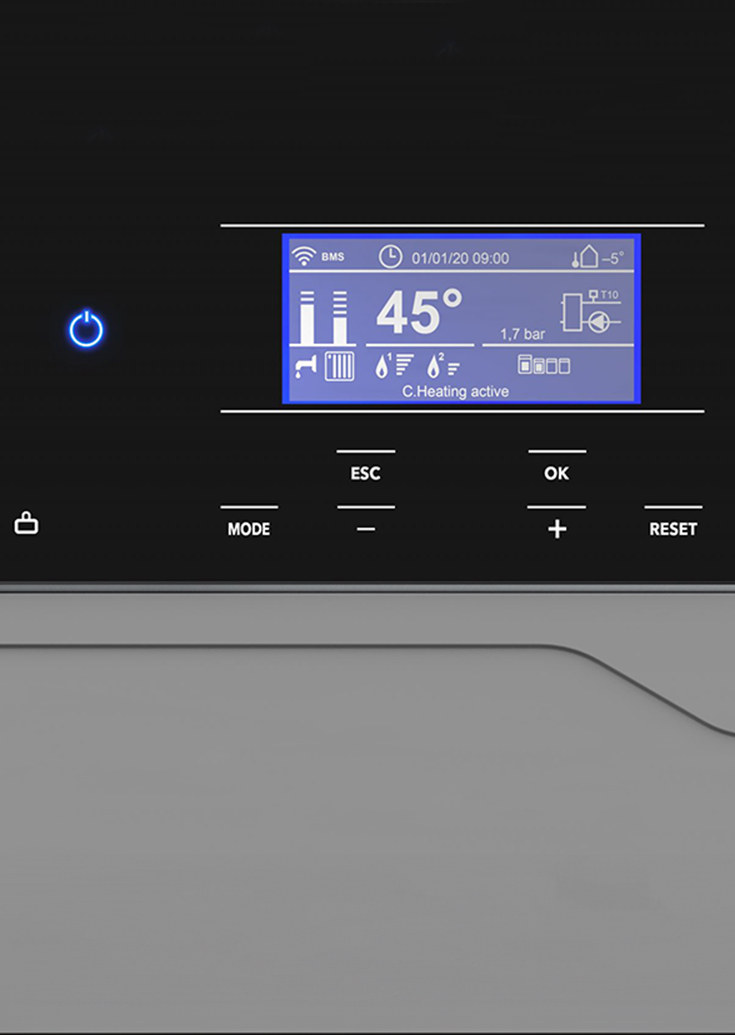

Il pannello di controllo HMI è stato completamente rielaborato e modernizzato. Oltre alla funzionalità touch completa, il display offre numerose altre funzioni, come simulazioni per test e formazione.
Componenti in acciaio inossidabile resistenti alla corrosione
Durante il processo di condensazione, i componenti acidi presenti nella condensa, come acido solforico e acido nitrico, possono aggredire la superficie di materiali per scambiatori di calore non idonei. Ciò può comportare la penetrazione dello strato di ossido superficiale del materiale e, di conseguenza, l'insorgenza progressiva di fenomeni corrosivi che possono compromettere il trasferimento del calore. Nelle condizioni di condensa previste per la caldaia, l'acciaio inossidabile presenta una maggiore resistenza alla corrosione rispetto alla lega di alluminio sottoposta a confronto nei test.⁷ Per questo motivo, i componenti del percorso fumi di TRIGON® L PLUS che entrano in contatto con i gas di combustione e con la condensa sono realizzati in acciaio inossidabile.
La potenza dello scambiatore di calore – moltiplicata per due
Con una gamma di potenza compresa tra 60 kW e 200 kW per la singola caldaia e fino a 1 MW in configurazione a cascata, il sistema può essere impiegato in diverse applicazioni del settore commerciale.¹
Questa flessibilità applicativa è resa possibile anche dalla configurazione interna del generatore: i due scambiatori di calore, disposti in modo compatto all'interno della caldaia, possono funzionare indipendentemente l'uno dall'altro.
Manutenzione e accessibilità

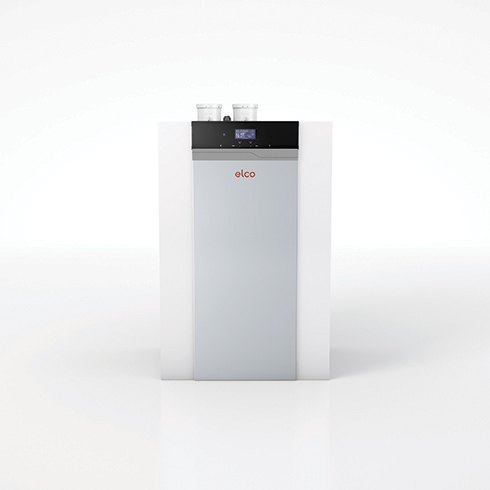

THISION® L PLUS è stata progettata tenendo conto delle esigenze di manutenzione e assistenza. La disposizione dei componenti e l'accessibilità dell'unità sono concepite per supportare le attività di installazione, manutenzione e gestione operativa.
La progettazione di THISION® L PLUS tiene conto delle esigenze di installazione, manutenzione e assistenza. Il mantello completamente removibile consente l'accesso ai componenti dal lato frontale della caldaia.
L'interfaccia utente (HMI) è posizionata nella parte superiore dell'unità, sia nelle installazioni singole sia nelle configurazioni a cascata. Questa soluzione consente di eseguire le operazioni di installazione, manutenzione e utilizzo dal lato frontale dell'apparecchio.
Soluzioni
Servizio di Prima Classe
Il nostro personale altamente qualificato e competente può aiutarti fornendo supporto sia da remoto che sul campo.
ULTERIORI INFORMAZIONI SUI SERVIZI ELCO
Il tuo riscaldamento sempre a portata di mano con REMOCON NET
Non sarebbe bello se potessi impostare la temperatura ambiente ideale con il semplice tocco di un pulsante prima di tornare a casa? Con l'app ELCO REMOCON NET per il tuo smartphone, puoi controllare il tuo sistema di riscaldamento sempre e ovunque. Regola le impostazioni per un consumo energetico ottimale e la riduzione dei costi.
ULTERIORI INFORMAZIONI SU REMOCON NET
Le nostre referenze, la tua sicurezza
I nostri clienti adorano le soluzioni di riscaldamento di ELCO. Ecco perché sono lieti di mostrare le loro centrali di riscaldamento. Questo ci rende felici e, naturalmente, molto orgogliosi!
ALLE NOSTRE REFERENZE
Il futuro del riscaldamento passa dall’idrogeno
L'idrogeno è considerato un vettore energetico che viene preso in esame anche per applicazioni nel settore del riscaldamento. Le modalità di produzione, distribuzione e utilizzo dell'idrogeno per la fornitura di calore dipendono dalle tecnologie disponibili e dalle condizioni del mercato energetico.
TRIGON® L PLUS è già certificata per il funzionamento con miscele contenenti fino al 20% di idrogeno.
per approfondireDati tecnici
| TRIGON L PLUS * | 60 | 70 | 100 | 120 | 140 | 170 | 200 |
|---|---|---|---|---|---|---|---|
| Classe energetica riscaldamento *** | A | A | - | - | - | - | - |
| Classe energetica sistema *** | - | - | - | - | - | - | - |
| Classe energetica sanitario *** | - | - | - | - | - | - | - |
| Capacità di prelievo ACS *** | - | - | - | - | - | - | - |
| Potenza termica 80/60 °C min/max [kW] | 14,7/56,9 | 14,6/65,4 | 18,190,2 | 14,7/110,8 | 14,6/130,5 | 14,6/155,5 | 18,1/180,3 |
| Potenza termica 40/30 °C min/max [kW] | 16,1/62,6 | 16,1/72 | 19,9/99 | 16,2/122,2 | 16,0/142,4 | 16,1/170,9 | 19,8/197,4 |
| Portata termica min/max [kW] | 14,9 / 57,9 | 14,9 / 66,7 | 18,5 / 92,3 | 14,9 / 112,8 | 14,9 / 133,2 | 14,9 / 158,8 | 18,5 / 184,5 |
| Rendimento utile a Qmax (80/60°C) [%] | 98,2 | 98 | 97,7 | 98,2 | 98 | 97,9 | 97,7 |
| Rendimento utile a Qmax (40/30°C) [%] | 108,1 | 108 | 107,3 | 108,3 | 106,9 | 107,6 | 107 |
| Classe NOx | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Peso [kg] | 73 | 73 | 80 | 127 | 127 | 132 | 140 |
* Valori di performance riferiti al potere calorifico inferiore
*** ai sensi della Direttiva 2010/30/UE e del regolamento (UE) n. 811/2013
Classe energetica riscaldamento - spettro dell'etichetta: di prodotto -> A+++ ÷ D; di sistema -> A+++ ÷ G
Dimensioni TRIGON® L PLUS con scambiatore di calore singolo
Dimensioni TRIGON® L PLUS con scambiatore di calore doppio
THISION® L PLUS e TRIGON® L PLUS sono disponibili in sette versioni di potenza, da 60 kW fino a 1.000 kW. Le diverse configurazioni e dimensioni disponibili permettono di individuare la soluzione più adatta alle specifiche esigenze tecniche e agli spazi di installazione dell'impianto.
Installazione
TRIGON® L PLUS è disponibile in configurazione lineare (in-line) o schiena contro schiena (back-to-back), con un massimo di sei caldaie in cascata e una potenza termica complessiva fino a 1 MW. Le soluzioni di installazione e di cascata comprendono componenti integrati del circuito primario di riscaldamento e possono essere configurate in funzione delle specifiche esigenze impiantistiche. Con TRIGON® L PLUS, questa tecnologia a condensazione a gas è disponibile anche in versione a basamento.
Condotti di scarico fumi
Un'ampia gamma di sistemi di scarico per tutte le applicazioni e i sistemi. I tubi di scarico sono disponibili in versione rigida. I sistemi sono disponibili in plastica e metallo. I moderni sistemi di scarico rendono superflue costose ristrutturazioni del camino, mentre la tecnologia plug-in facilita un'installazione rapida e semplice.
Bollitori ed accumuli VISTRON®
ELCO offre un'ampia gamma di diversi bollitori per la fornitura di acqua calda sanitaria per molti diversi concetti di sistema. I bollitori ELCO combinano efficienza, vantaggi e requisiti igienici in un design accattivante.
Gruppi pompa
I gruppi pompa con pompe ad alta efficienza per DN25 a DN40 possono essere collegati direttamente alla caldaia mediante appositi kit di collegamento.
Clip-In e moduli di estensione impianto
I moduli ClipIn e i controllori di espansione consentono di ampliare le funzionalità del sistema per diverse applicazioni, ad esempio mediante l'aggiunta di circuiti di riscaldamento supplementari, l'integrazione di sistemi solari, la separazione idraulica dell'impianto e altre funzioni dedicate alla gestione del sistema.
