AEROTOP® SX - Il modo silenzioso per riscaldare

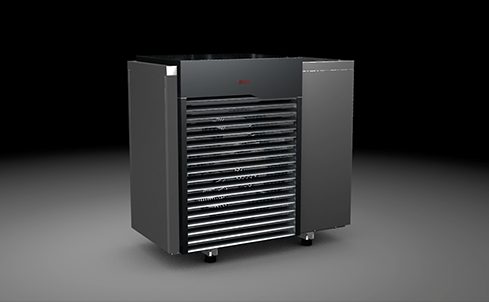

AEROTOP® SX

Pompa di calore Aria-Acqua
Gamma di potenza: da 7 kW a 13 kW

Con AEROTOP® SX, ELCO migliora ancora una volta gli standard per gli apparecchi destinati all'installazione esterna. È una delle pompe di calore aria-acqua più silenziose e si distingue anche per il design piacevole, l'efficienza e la sostenibilità.

Una combinazione di comfort e silenziosità

ELCO ha innalzato gli standard nella progettazione delle pompe di calore aria-acqua, con l'introduzione di AEROTOP® SX. Questa unità monoblocco è progettata per l'installazione esterna e vi fornirà livelli eccezionali di riscaldamento, raffreddamento e acqua calda tutto l'anno.

ECCEZIONALMENTE SILENZIOSA

AEROTOP® SX stabilisce nuovi standard e richiede solo distanze minime dalle zone abitative e dalle proprietà vicine.

EFFICIENTE E SOSTENIBILE

Grazie alla sua classe di efficienza energetica A+++, AEROTOP® SX è incredibilmente efficiente e sostenibile.

DESIGN MODERNO

AEROTOP® SX si distingue per il design moderno e di alta qualità.

Caratteristiche principali

Pompa di calore Aria/Acqua

7kW, 10kW e 13kW @ A-7/W35, installazione esterna

Eccezionalmente silenziosa

AEROTOP® SX7: sono necessari solo 3 m di distanza dal vicino; SX10/SX13: sono necessari solo 5 m di distanza dal vicino

Migliore efficienza

A+++ per bassi costi di gestione e sostenibilità

Funzione raffrescamento

Funzione di raffreddamento attivo sempre integrata per raffreddare opzionalmente la tua casa

Cascata

14kW, 20kW e 25kW come cascata di massimo due unità singole della stessa taglia, flessibili per qualsiasi applicazione

Refrigerante R32

Refrigerante efficiente e sicuro con basso potenziale di riscaldamento globale (GWP) per una migliore sostenibilità

Controllo del sistema

Funzioni versatili per una vasta gamma di installazioni

Trova l'agenzia più prossima

Sviluppata per essere silenziosa

AEROTOP® SX7 raggiunge un livello di potenza sonora di 47 dB(A) e una pressione sonora di 42 dB(A) in modalità notturna ridotta e a una distanza di 1 m (se montato a ridosso della parete della casa). A una distanza di 3 m, la pressione sonora è di soli 33 dB(A). Le direttive sulla protezione dal rumore sono pienamente rispettate, consentendo l'installazione in aree residenziali e rendendo le unità ideali per proprietà più piccole.

Ci sono molte considerazioni da fare riguardo al rumore quando si posiziona una pompa di calore esterna. Tra queste, assicurarsi che le unità siano posizionate a una distanza adeguata dagli edifici vicini, in particolare dalle aree che richiedono protezione acustica, come le camere da letto. Anche il tipo di area residenziale è importante, poiché si applicano limiti di rumore diversi a posizioni specifiche. Qualsiasi suono trasmesso per via aerea può essere ridotto da misure strutturali, ma non dalla piantumazione, mentre il suono trasmesso per via strutturale può essere ridotto al minimo isolando l'unità dall'edificio. Si consiglia di utilizzare tubi flessibili di collegamento per disaccoppiare le vibrazioni, nonché di osservare le distanze minime dall'unità per ridurre la riflessione del suono (ed eliminare il rischio di blocco delle correnti d'aria). Infine, dovresti evitare superfici riflettenti, poiché ogni piano riflettente raddoppia il livello di pressione sonora!

Livello di decibel dell'AEROTOP SX a una distanza di un metro e tre metri

Come abbiamo reso l'AEROTOP® SX così silenziosa?

Per riscaldare una casa unifamiliare con una pompa di calore aria-acqua con una capacità di riscaldamento di 10 kW, tramite la ventola e attragerso l'evaporatore devono fluire fino a 4.000 m³ di aria all'ora. Inoltre, è necessario un compressore nel circuito di refrigerazione che comprima il refrigerante evaporato per fornire un livello di temperatura utilizzabile. Tutto ciò crea rumore, quindi abbiamo incluso le seguenti caratteristiche per garantire che AEROTOP® SX funzioni nel modo più silenzioso possibile.

Insulation

L'AEROTOP® SX ha pannelli di alloggiamento rivestiti internamente con materiale isolante di alta qualità. Inoltre, sia il circuito di refrigerazione che le parti idrauliche sono avvolti separatamente da un involucro di assorbimento acustico. Ciò riduce al minimo le emissioni sonore del compressore.

Griglia di aspirazione

Una griglia di aspirazione appositamente progettata riduce la turbolenza dell'aria (creata dall'evaporatore) prima che incontri le pale della ventola. Ciò garantisce che l'aria scorra attraverso la ventola senza problemi, riducendo la potenza sonora e producendo un suono più piacevole.

Flusso dell'aria

Una ventola con flusso ottimizzato, integrata in un alloggiamento appositamente progettato, garantisce il rumore di flusso più basso possibile. Il flusso d'aria è guidato e ottimizzato in termini di efficienza, garantendo le stesse prestazioni a velocità della ventola inferiori.

Ventilatore

Uno spazio definito tra le pale della girante e l'involucro assicura un flusso d'aria efficiente. Ciò garantisce che le velocità possano essere ridotte con la stessa potenza in un coordinamento ottimale. Ciò non solo riduce il rumore, ma aumenta anche l'efficienza.

Pannello con feritoie davanti alla griglia

Un ventilatore è circondato da componenti che influenzano l'intensità del suono emesso. Nel caso di ventilatori aperti/visibili, questa intensità è più alta dove l'aria viene scaricata. Di conseguenza, AEROTOP® SX presenta il pannello con delle feritoie appositamente progettate che riducono l'intensità del suono, oltre a nascondere il ventilatore dietro una copertura moderna e contemporanea.

Smorzamento

Il compressore dell'AEROTOP® SX ha un sistema di smorzamento triplo. Pertanto, il compressore non trasmette vibrazioni all'alloggiamento, che altrimenti causerebbero rumore trasmesso dalla struttura.

Nuova costruzione e ristrutturazione

AEROTOP® SX dovrebbe essere sempre la tua prima scelta, poiché questa pompa di calore autonoma è in grado di riscaldare la tua casa anche quando fuori fa molto freddo.

Nuova costruzione

Minore è la differenza di temperatura tra l'aria esterna (sorgente di calore) e la temperatura di riscaldamento (dissipatore di calore), più efficiente è il funzionamento di una pompa di calore. Nelle nuove proprietà, vengono prevalentemente utilizzati sistemi di riscaldamento a pavimento o a parete a bassa temperatura, in quanto possono funzionare con pompe di calore, anche a temperature esterne molto basse.

Ristrutturazione

Molte case esistenti hanno già radiatori o sistemi di riscaldamento a pannelli. Anche una pompa di calore può alimentare questi sistemi senza problemi. Tuttavia, l'obiettivo dovrebbe essere quello di mantenere le temperature del sistema il più basse possibile. Quindi, se non è prevista la conversione a un sistema di riscaldamento a pannelli, può avere senso (in alcuni casi) sostituire i radiatori esistenti con modelli più grandi, consentendo di erogare la stessa potenza nelle stanze di prima ma con una temperatura di sistema inferiore. Il tuo installatore locale sarà lieto di rispondere a qualsiasi domanda sulla necessità della sostituzione.

Durante il freddo estremo

AEROTOP® SX fornisce temperature di mandata fino a 60°C quando la temperatura esterna si abbassa fino a -10°C. L'unità può funzionare anche quando le temperature esterne sono più basse, fino a -20°C. Temperature inferiori a -10°C, o persino -20°C sono poco frequenti e durano solo per brevi periodi nell'Europa centrale e meridionale. Tuttavia, se la potenza termica della pompa di calore non è più sufficiente durante le ondate di freddo, AEROTOP® SX ha un riscaldatore di riserva integrato per fornire ulteriore supporto.

Raffrescamento

Sapevi che una pompa di calore può anche raffreddare? Sebbene AEROTOP® SX sia una pompa di calore per il riscaldamento, invertendo il ciclo di raffreddamento, può anche raffreddare. In modalità di raffreddamento, la pompa di calore estrae energia (calore) dall'edificio e la dissipa nell'ambiente tramite l'evaporatore e la ventola. Ciò provoca un calo della temperatura ambiente, utilizzando lo stesso principio di un frigorifero. Nota: il raffreddamento non è possibile tramite radiatori convenzionali.

Raffrescamento con fan coil

Unità fan coil montata su una parete di una stanza in un ufficio dipinto di bianco

Le unità fan coil, azionate in un circuito separato, possono fornire un raffreddamento significativo. L'installazione separata del circuito di raffreddamento e delle unità fan coil consente temperature di flusso fino a 7°C. Questo è il sistema più comune utilizzato per il raffreddamento.

Raffrescamento tramite impianto a pavimento

Sistema di riscaldamento a pavimento installato in una installazione a guscio

Il raffreddamento può essere ottenuto anche tramite sistemi di riscaldamento a pavimento o a parete. Tuttavia, l'effetto di raffreddamento in questo caso è notevolmente inferiore a quello ottenuto con i convettori perché, tra le altre cose, si deve evitare la condensa. Di conseguenza, le temperature di mandata sono di circa 18 °C e la temperatura ambiente può essere ridotta di circa 3 °C.

Soluzioni

Servizio di Prima Classe

Il nostro personale altamente qualificato e competente può aiutarti fornendo supporto sia da remoto che sul campo.

ULTERIORI INFORMAZIONI SUI SERVIZI ELCO

Il tuo riscaldamento sempre a portata di mano con REMOCON NET

Non sarebbe bello se potessi impostare la temperatura ambiente ideale con il semplice tocco di un pulsante prima di tornare a casa? Con l'app ELCO REMOCON NET per il tuo smartphone, puoi controllare il tuo sistema di riscaldamento sempre e ovunque. Regola le impostazioni per un consumo energetico ottimale e la riduzione dei costi.

ULTERIORI INFORMAZIONI SU REMOCON NET

Le nostre referenze, la tua sicurezza

I nostri clienti adorano le soluzioni di riscaldamento di ELCO. Ecco perché sono lieti di mostrare le loro centrali di riscaldamento. Questo ci rende felici e, naturalmente, molto orgogliosi!

ALLE NOSTRE REFERENZE

Dati tecnici

Informazioni tecniche

AEROTOP SX	7	10	13
Classe energetica riscaldamento [W55/W35] ***	A+++ / A+++	A+++ / A+++	A+++ / A+++
Classe energetica sistema [W55/W35] ***	A++ / A+++	A++ / A+++	A++ / A+++
Potenza termica massima (A7/W35) [kW]	5,52	7,95	10,13
Potenza termica nominale (A7/W35, EN14511) [kW]	5,2	7,95	10,13
Potenza termica minima (A7/W35, EN14511) [kW]	2,92	4,0	4,05
COP nominale (A7/W35, EN14511)	5,15	5,20	5,13
Potenza termica massima (A35/W18) [kW]	10,28	14,61	15,31
Potenza termica nominale (A35/W18, EN14511) [kW]	9,90	12,79	13,04
Potenza termica minima (A35/W18, EN14511) [kW]	3,43	4,87	5,10
EER (A35/W18, EN14511)	4,35	4,26	4,43
Livello massimo di potenza sonora (Lwa) [dB(A)]	50	54	57
Livello di potenza sonora (ErP) [dB(A)]	47	51	51
Peso [kg]	240	260	270

*** ai sensi della Direttiva 2010/30/UE e del regolamento (UE) n. 811/2013

Classe energetica riscaldamento - spettro dell'etichetta: di prodotto -> A+++ ÷ D; di sistema -> A+++ ÷ G

Livello di rumorosità

Livelli di potenza sonora AEROTOP® SX

AEROTOP® SX7

47.00 LWA [dB(A)] esterno*

AEROTOP® SX10

51.00 LWA [dB(A)] esterno*

AEROTOP® SX13

51.00 LWA [dB(A)] esterno*

*Dati di potenza sonora secondo EN 12102

Dimensioni

Dimensioni AEROTOP® SX

Dimensioni del regolatore

Vista in esploso

Installazione

Installazione nel cortile anteriore della casa

Questo è un metodo di installazione comune, poiché AEROTOP® SX può essere installato vicino alle finestre che si affacciano sulla strada. Ciò garantisce che l'unità rimanga a una buona distanza dalle proprietà vicine, poiché distanze <3 m dalla parete della casa aumentano il livello sonoro di 3 dB(A) rispetto all'installazione indipendente. (Nota: l'uscita dell'aria della pompa di calore deve essere almeno a 1 m di distanza dalle aree pubbliche, come i marciapiedi.) Durante i periodi più freddi e in inverno, l'aria scaricata è fredda e spesso umida, il che può causare la formazione di ghiaccio sul pavimento di fronte all'unità. Inoltre, le persone che passano non dovrebbero essere interessate dall'aria fredda di scarico.

Installazione vicino ad una parete e tra due edifici

È importante verificare se le distanze tra due edifici possono essere mantenute, poiché spesso sono relativamente piccole. Inoltre, vale la pena verificare se alcune aree di una proprietà adiacente richiedono protezione e se possono verificarsi riflessioni che potrebbero aumentare il livello sonoro. Nota: le distanze <3m aumentano il livello sonoro di 3 dB(A).

Arbusti e piante

Poiché AEROTOP® SX è già estremamente silenzioso per progettazione, non è necessaria un'ulteriore riduzione del rumore esterno. La presenza di arbusti o piante nelle vicinanze non ha alcun impatto sulla riduzione del rumore e le foglie possono avere un effetto negativo sul funzionamento della pompa di calore se contaminano l'area di aspirazione dell'aria. Una distanza di almeno 1 m dovrebbe essere mantenuta anche sul lato di drenaggio per garantire che non vi sia accumulo di condensa ed evitare qualsiasi problema di congelamento.

Installazione nel proprio giardino a ridosso del muro di casa

Assicuratevi che il rumore di funzionamento non influisca sulle aree principali della vostra proprietà. Ciò include il patio, perché la pompa di calore funzionerà anche durante i mesi estivi per produrre acqua calda sanitaria. Inoltre, l'unità non deve essere posizionata sotto o vicino alle finestre in aree particolari, come le camere da letto.

Vicinanza a un'altro edificio e a un locale caldaia

La pompa di calore deve essere posizionata il più vicino possibile all'edificio, o vicino al locale caldaia, per evitare qualsiasi perdita di calore nelle tubazioni. Si consideri inoltre che l'unità esterna AEROTOP® SX funziona a 400 V ed è alimentata anche tramite una linea bus.

Installazione su tetto piano

Le installazioni più comuni delle pompe di calore sono a pavimento, a volte a parete e raramente su tetti piani. Tuttavia, in linea di principio, è possibile, ma dipende dai carichi del vento che si verificano. È inoltre essenziale impedire che la pompa di calore scivoli o cada, quindi è necessario interpellare un ingegnere strutturale per fissare l'unità della pompa di calore al tetto.

Distanze di rispetto

Un basamento solido

Le pompe di calore richiedono una solida base e sono solitamente montate su una superficie intera o a fasce. Quando si progetta la base, considerare un'adeguata altezza dal suolo (ad esempio 150-200 mm) per considerare la quantità di neve tipica nella propria regione. Ciò garantisce che l'ingresso e l'uscita dell'aria siano sempre mantenuti liberi. A volte le pompe di calore sono anche montate sulla parete; in tali casi, è necessario prestare attenzione a ridurre al minimo il rumore trasmesso dalla struttura. AEROTOP® SX è progettata per il montaggio a pavimento.

Base intera

La fondazione superficiale solleva in modo sicuro l'unità della pompa di calore da terra. È importante assicurarsi che l'intera costruzione sia disaccoppiata dall'edificio, con uno spessore consigliato di 150-200 mm su un substrato ben compattato. La tubazione di scarico della condensa deve passare attraverso la fondazione superficiale nell'area antigelo e poi nel terreno.

Base a fasce

La base a fasce è un'altra opzione per montare unità di pompe di calore ad aria all'esterno. Devono essere ben livellate e estendersi nell'area antigelo. L'altezza dal suolo può essere selezionata liberamente e la tubazione di scarico della condensa può passare tra le fasce nell'area antigelo e nel terreno.

Pozzi luce

A causa del refrigerante utilizzato, AEROTOP® SX deve mantenere distanze minime dai pozzi di luce o da altre aperture che conducono all'interno dell'edificio e che si trovino più in basso rispetto alla pompa di calore.

Pozzi luce vicini al pavimento

Disegno di AEROTOP SX con due pozzi luce a sinistra e a destra della pompa di calore, posizionati vicino al pavimento

Il refrigerante R32 è più pesante dell'aria e scenderà a terra in caso di perdite. Di conseguenza, è necessario mantenere una distanza minima tra l'unità esterna e i pozzi luce all'esterno. Quando i pozzi luce sono vicini al pavimento, questa distanza è ≥1000mm.

Pozzi luce rialzati

Disegno di AEROTOP SX con due pozzi di luce rialzati a sinistra e a destra della pompa di calore

Quando un'edifico presenta pozzi luce rialzati (≥150 mm), la distanza minima tra l'unità esterna e i pozzi luce deve essere ≥100 mm.

Aspetti da considerare nel posizionamento all'esterno

Rumore

La pompa di calore deve essere posizionata in modo da non interessare le proprietà circostanti. La distanza richiesta dipende dalle condizioni di montaggio, dal tipo di area, dalla potenza sonora della pompa di calore stessa e dagli standard locali e di conseguenza questo deve essere considerato nella fase di progettazione.

Posizionamento in campo libero

Tutto ciò che si trova a >3 m di distanza da una parete è considerato "posizionamento in campo libero". Viene inoltre applicato un aumento generale di 3 dB(A) alla potenza sonora della pompa di calore all'aria aperta.

Installazione a ridosso della casa

Tutto ciò che si trova a meno di 3 m dalla parete della casa è considerato un'"installazione a ridosso della casa". Rispetto al campo libero (>3 m), il livello sonoro sulla parete della casa aumenta di ulteriori 3 dB(A), ovvero +6 dB(A), sulla potenza sonora della pompa di calore.

Installazione in nicchia

Le nicchie aumentano la riflessione e, a sua volta, il livello sonoro. Rispetto a una parete di casa, il livello sonoro in una nicchia aumenta di altri 3 dB(A), ovvero +9 dB(A), la potenza sonora della pompa di calore.

Campo libero

Tutto ciò che si trova a >3 m di distanza da un muro. Il livello sonoro è +3dB(A).

Vicino alla parete dell'abitazione

Tutto ciò che si trova a meno di 3 m dal muro della casa. Il livello sonoro è +6 dB(A).

Tra due abitazioni

Installato tra le pareti di due case dove lo spazio è <5m. Il livello sonoro è +9dB(A).

Vicino a due pareti ad angolo

Installato all'angolo del confine della proprietà, dove la distanza è <3m da qualsiasi parete. Il livello sonoro è +9dB(A).

Tettoia

Installato sotto una tettoia di altezza <5m. Il livello sonoro è +9dB(A).

Accessori

Unità di controllo

L'unità di controllo ELCO si trova all'interno dell'abitazione ed è l'interfaccia principale per l'utente finale. Dotato di un display grafico completo per un funzionamento semplice, l'unità di controllo gestisce tutti gli aspetti del sistema di riscaldamento. Può anche essere collegato a dispositivi aggiuntivi, come termostati ambiente e la connettività intelligente REMOCON NET.

Scambiatore di calore a piastre

Adatto per applicazioni versatili, in particolare per la separazione dei sistemi in vecchi impianti di riscaldamento, come ad esempio il riscaldamento a pavimento.

Come si presenta idraulicamente un sistema a pompa di calore?

Ci sono molte somiglianze tra un sistema a pompa di calore e uno con un altro generatore di calore, come una caldaia a gas o a gasolio o a pellet. La differenza principale è che una pompa di calore è installata all'esterno della proprietà, mentre una caldaia è tradizionalmente installata all'interno di una proprietà. Gli schemi sottostanti mostrano due sistemi semplificati, che forniscono entrambi riscaldamento e acqua calda sanitaria.

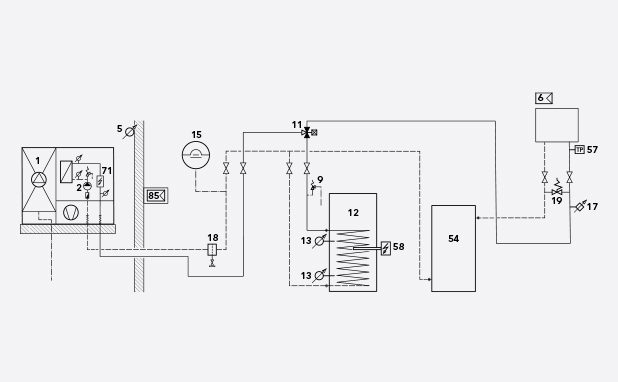

Con serbatoio tampone

Se il volume d'acqua in un sistema di riscaldamento è relativamente piccolo, un serbatoio tampone aiuta a bilanciare il sistema e a garantire che la pompa di calore funzioni in modo efficiente. Il serbatoio facilita anche il ciclo di sbrinamento della pompa di calore senza sottrarre calore agli emettitori di calore del sistema.

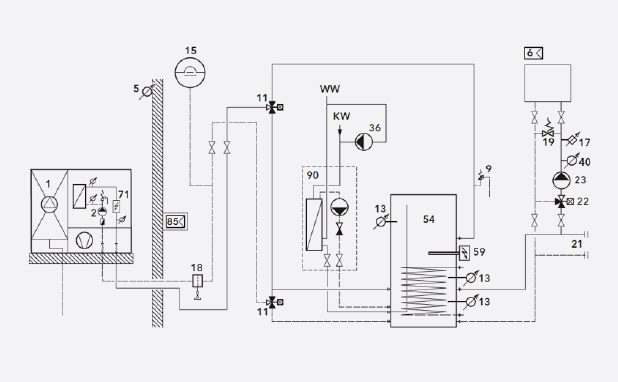

Serbatoio di accumulo combinato

Il buffer in questo sistema fornisce calore al circuito di riscaldamento, nonché un accumulo di acqua sanitaria. Inoltre, in estate, i pannelli solari fotovoltaici possono fornire energia al buffer, che può essere utilizzata per l'acqua calda sanitaria.

Schema
