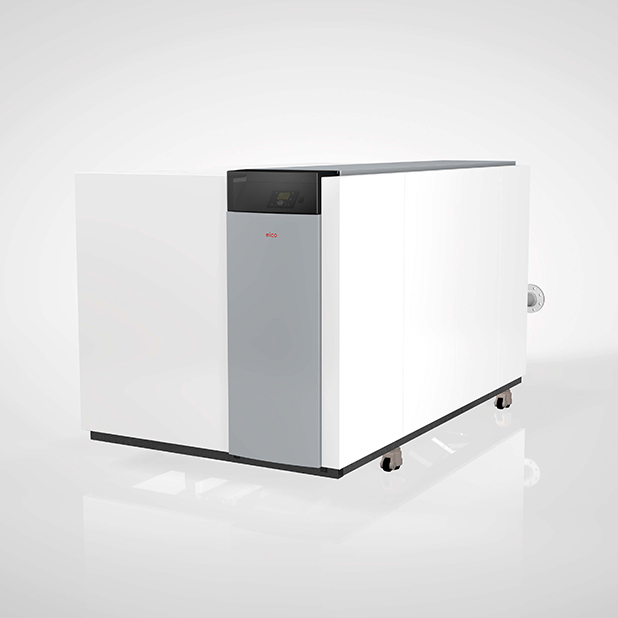

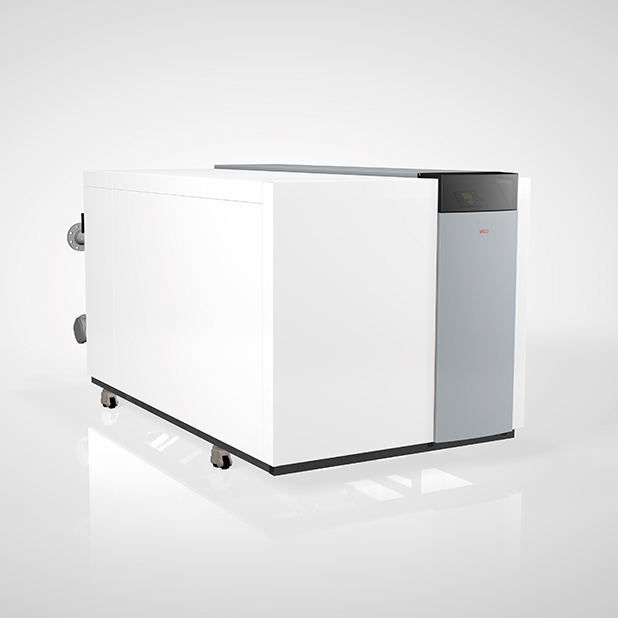

TRIGON® XXL
Caldaia a Gas a Basamento a Condensazione
Potenza: da 700 kW a 2000 kW
Potenza: da 700 kW a 2000 kW
Grazie al suo design speciale, TRIGON® XXL EVO è sinonimo di prestazioni insuperabili fino a 2 MW per caldaia. Un bruciatore a premiscelazione unico e completamente modulante e una speciale geometria dello scambiatore di calore in acciaio inossidabile garantiscono le emissioni più basse e la massima efficienza. Scopri questa innovativa serie di caldaie a condensazione efficienti, robuste, compatte e modulari!
Potenza e prestazioni eccezionali
Come evoluzione della gamma di caldaie di punta ELCO R3xxx, la nuova TRIGON® XXL offre potenza e prestazioni senza pari, erogando potenze fino a 2 MW grazie a un design eccezionale. Collegando a cascata le caldaie TRIGON® XXL è possibile ottenere una potenza totale di 32 MW. Se hai a che fare con ambienti difficili, è tempo di scoprire questa innovativa serie di caldaie commerciali robuste, efficienti, compatte e modulari con noi!
.svg){kind=icon}
.svg){kind=icon}
Caratteristiche tecniche
Minime emissioni, massima efficienza

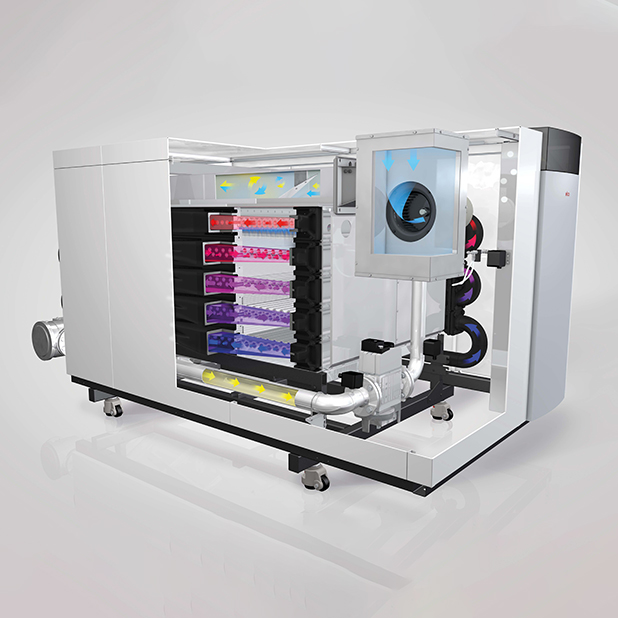

Grazie alla combinazione di un bruciatore premiscelato raffreddato ad acqua con fiamma fredda e di una geometria unica dello scambiatore di calore in acciaio inox, TRIGON® XXL si distingue per le emissioni estremamente basse di NOx e CO e per la massima efficienza.
.svg){kind=icon}
Trasporto ed installazione semplificate
Le ruote di trasporto integrate consentono una facile manovrabilità nel sito di installazione. Grazie al rinomato design modulare di ELCO, TRIGON® XXL può essere smontato in singole parti. Ciò fornisce la flessibilità necessaria per le installazioni di caldaie in edifici commerciali.
.svg){kind=icon}
Sviluppata per sistemi complessi
ELCO utilizza la tecnologia a basso contenuto d'acqua per progettare le sue caldaie a condensazione con dimensioni compatte e peso ridotto. ELCO soddisfa così i più recenti requisiti delle installazioni commerciali moderne e complesse.
Funzioni di controllo complete
TRIGON® XXL è stato sviluppato per una semplice integrazione di sistema di più fonti energetiche, mentre la connessione a cascata master-slave semplifica la messa in servizio.
Esperti della tecnologia della combustione
Il bruciatore a fiamma fredda completamente modulante e raffreddato ad acqua di TRIGON® XXL utilizza una tecnologia unica nel suo genere per fornire prestazioni affidabili e robuste con una potenza fino a 2 MW. Realizzato con tubi alettati bimetallici, questo bruciatore integrato è realizzato per condizioni di lavoro difficili in applicazioni commerciali, fungendo allo stesso tempo da scambiatore di calore aggiuntivo.
La tecnologia del bruciatore della TRIGON® XXL non è solo appositamente progettata per ottimizzare efficienza e prestazioni durante l'intera durata, ma è anche studiata per raggiungere emissioni estremamente basse.
Emissioni ridotte
Combinando una geometria unica dello scambiatore di calore e un bruciatore a fiamma fredda raffreddato ad acqua, TRIGON® XXL offre prestazioni leader della categoria per basse emissioni di NOx e CO, già conformi ai requisiti NOx di classe 6.
Basso livello di NOx
Combinando una fiamma corta con il raffreddamento indiretto della fiamma, la caldaia TRIGON® XXL ottiene il massimo di 2 crediti BREEAM grazie alle emissioni di NOx incredibilmente basse.
Basso livello di CO
Grazie alla geometria ottimizzata dello scambiatore di calore si evita una combustione incompleta e TRIGON® XXL riesce a raggiungere emissioni di CO molto basse.
Acciaio inossidabile per un'elevata efficienza
ELCO utilizza la più recente tecnologia di saldatura laser per garantire che i suoi scambiatori di calore in acciaio inossidabile forniscano le migliori efficienze della categoria, un'eccellente affidabilità e prestazioni imbattibili per tutta la loro durata.
Questa tecnologia avanzata di saldatura laser robotizzata assicura una saldatura molto sottile, riducendo il cambiamento strutturale del materiale del tubo. Con ciò, questi tubi alettati in acciaio inossidabile saldati al laser garantiscono un superbo trasferimento di calore tra le alette e il tubo.
Progettata per sistemi complessi
Gli ultimi sistemi di riscaldamento commerciali spesso includono più fonti di calore, come solare e pompe di calore. Di conseguenza, stanno diventando più complessi e fortemente dipendenti da una distribuzione efficiente del calore in tutto l'edificio. Queste esigenze richiedono un bilanciamento idraulico accurato, che si ottiene al meglio utilizzando un separatore idraulico o un buffer. Tuttavia, questi sistemi richiedono anche un certo grado di flessibilità e tempo di reazione da fonti di calore integrate. ELCO progetta le sue caldaie per soddisfare tutte queste esigenze utilizzando la tecnologia a basso contenuto d'acqua.
Tecnologia a basso contenuto d'acqua
Le caldaie TRIGON® XXL sono veloci, potenti e reattive, anche in installazioni complesse quando combinate con altre fonti di calore. Un esempio comparativo mostra la differenza: il tempo di riscaldamento per una caldaia ad alto contenuto d'acqua da condizione fredda a temperatura di standby è di 280 secondi. Una caldaia TRIGON® XXL comparabile necessita di soli 30 secondi.
Dimensioni compatte e peso operativo ridotto
L'ingombro ridotto e la struttura leggera garantiscono la compatibilità con un'ampia gamma di applicazioni.
Installazioni sul tetto/locale tecnico sul tetto
Utilizzando la tecnologia a basso contenuto d'acqua, è possibile installare più caldaie sui tetti, senza doversi preoccupare di rinforzare il pavimento, garantendo al contempo tempi di risposta eccellenti e costi di esercizio ridotti.
Costruzione modulare – il concetto intelligente
L'esclusiva costruzione modulare di ELCO con scambiatore di calore sezionale consente di smontare TRIGON® XXL in componenti, garantendo flessibilità quando si posizionano le caldaie in una proprietà commerciale.
Movimentazione ed ancoraggio semplici
La caldaia è dotata di ruote che consentono una facile manovrabilità in loco. Dopo il posizionamento, la caldaia può essere livellata, sollevata dalle ruote e ancorata, regolando i piedini.
Soluzioni adatte per ogni progettoc
La serie TRIGON® XXL EVO comprende dieci modelli nella classe di potenza più elevata, guidati da una novità di mercato: la prima caldaia a condensazione premiscelata da 2 MW. TRIGON® XXL EVO è quindi la soluzione ideale per grandi sistemi. Un bruciatore a fiamma fredda, completamente modulante raffreddato ad acqua, un sistema unico per fornire prestazioni affidabili e robuste. Lo scambiatore di calore è resistente alla corrosione grazie all'elevata qualità del materiale in acciaio inossidabile. Con un collaudato design leggero e un basso contenuto di acqua, TRIGON® XXL EVO può essere facilmente installato a tetto, offrendo tempi di risposta eccellenti con bassi costi di gestione. Il controllo della caldaia è dotato di un regolatore facile da usare. TRIGON® XXL EVO può quindi essere utilizzato in sistemi di riscaldamento a prova di futuro e ottimizzati dal punto di vista energetico. È possibile controllare circuiti di riscaldamento aggiuntivi, sistemi solari o fonti di calore esterne installando moduli aggiuntivi.
TRIGON® XXL EVO
700 - 1.700 kW | 9 modelli | 109,7 % di efficienza | NOx (EN15502) = 22 mg/kWh | Alta potenza / Alta efficienza | Basso consumo energetico | 1 bruciatore | 3 sezioni HEX
TRIGON® XXL EVO (2 MW)
2.000 kW | 1 modello | 109,7 % di efficienza | NOx (EN15502) = 23 mg/kWh | Alta potenza / Alta efficienza | Basso consumo energetico | 1 bruciatore | 4 sezioni HEX
Funzionalità di controllo complete
Progettato per una semplice integrazione nel sistema, TRIGON® XXL può funzionare con più fonti di energia, mentre una funzione a cascata master-slave integrata semplifica la messa in servizio di un massimo di 16 caldaie.
Connessioni BMS
TRIGON® XXL è compatibile con i protocolli più comuni dei sistemi di gestione degli edifici e utilizza l'ELCO Commercial Gateway per una connessione senza problemi.
Applicazioni più ampie
Con una pressione massima dell'acqua di 8 bar, la caldaia è compatibile con edifici più alti senza la necessità di separazione idraulica. Inoltre, un differenziale di temperatura di mandata/ritorno fino a 30K consente un'integrazione più semplice con i sistemi di teleriscaldamento mantenendo al contempo un'efficienza ottimale.
Soluzioni
Servizio di Prima Classe
Il nostro personale altamente qualificato e competente può aiutarti fornendo supporto sia da remoto che sul campo.
ULTERIORI INFORMAZIONI SUI SERVIZI ELCO
Il tuo riscaldamento sempre a portata di mano con REMOCON NET
Non sarebbe bello se potessi impostare la temperatura ambiente ideale con il semplice tocco di un pulsante prima di tornare a casa? Con l'app ELCO REMOCON NET per il tuo smartphone, puoi controllare il tuo sistema di riscaldamento sempre e ovunque. Regola le impostazioni per un consumo energetico ottimale e la riduzione dei costi.
ULTERIORI INFORMAZIONI SU REMOCON NET
Le nostre referenze, la tua sicurezza
I nostri clienti adorano le soluzioni di riscaldamento di ELCO. Ecco perché sono lieti di mostrare le loro centrali di riscaldamento. Questo ci rende felici e, naturalmente, molto orgogliosi!
ALLE NOSTRE REFERENZEDati tecnici
| TRIGON XXL EVO * | 700L | 800L | 900L | 1000L | 1100L | 1200L |
|---|---|---|---|---|---|---|
| Classe energetica riscaldamento ** | - | - | - | - | - | - |
| Classe energetica sistema ** | - | - | - | - | - | - |
| Classe energetica sanitario ** | - | - | - | - | - | - |
| Capacità di prelievo ACS ** | - | - | - | - | - | - |
| Potenza termica 80/60 ºC min/max [kW] | 182/610 | 212/714 | 241/809 | 269/903 | 297/997 | 324/1090 |
| Potenza termica 40/30 ºC min/max [kW] | 648/205 | 239/759 | 271/859 | 303/959 | 334/1058 | 365/1158 |
| Portata termica min/max [kW] | 620/187 | 726/218 | 822/247 | 918/276 | 1013/305 | 1108/333 |
| Rendimento utile a Qmax (80/60°C) [%] | 98,4 | 98,4 | 98,4 | 98,4 | 98,4 | 98,4 |
| Rendimento utile a Qmax (40/30°C) [%] | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 |
| Pressione acqua min/max [bar] | 1,5/8 | 1,5/8 | 1,5/8 | 1,5/8 | 1,5/8 | 1,5/8 |
| Emissione NOx min/max [mg/kWh] | 15/37 | 15/37 | 15/37 | 15/37 | 15/37 | 15/37 |
| Peso a vuoto [kg] | 1136 | 1328 | 1468 | 1634 | 1800 | 1900 |
* Valori di performance riferiti al potere calorifico inferiore
** ai sensi della Direttiva 2010/30/UE e del regolamento (UE) n. 811/2013
Classe energetica riscaldamento - spettro dell'etichetta: di prodotto -> A+++ ÷ D; di sistema -> A+++ ÷ G
TRIGON® XXL EVO 700 - 1.100
B = Larghezza | C = Collegamento scarico fumi | G = Collegamento gas | H = Altezza
TRIGON® XXL EVO 1.200 - 2.000
L1 = Lunghezza caldaia (esclusi i collegamenti) | L2 = Lunghezza piastra condotto fumi | Lw = Lunghezza collegamenti idraulici | W = Collegamenti idraulici
Accessori
Pacchetto completo di accessori
I kit di sistema preassemblati per componenti idraulici e di sicurezza semplificano notevolmente la progettazione e l'installazione.
Accessori di controllo completi per soluzioni singole e in cascata
È disponibile un'ampia gamma di accessori di controllo per un'ampia varietà di applicazioni, ad esempio estensioni con zone di riscaldamento aggiuntive, integrazione di energia solare, separazioni di sistema o integrazione in sistemi di gestione degli edifici. Ciò significa che anche grandi complessi edilizi possono essere convertiti e riscaldati in modo semplice ed economico.
Documentazione
Brochure tecnica
TRIGON XXL
