TRIGON® XL

Caldaia a Gas a Basamento a Condensazione
Potenza da 35 kW a 570 kW
TRIGON® XL rappresenta una vera rivoluzione nella tecnologia per i sistemi di riscaldamento. Grazie alla sua estrema flessibilità installativa, un design intelligente ed un ampia gamma di potenze, il generatore è perfetto per una moltitudine di installazioni commerciali. E' tempo di scoprire la nuova generazione di caldaie a condensazione a basamento.


Compatta ed estremamente performante per applicazioni commerciali

TRIGON® XL rappresenta un passo avanti significativo nella tecnologia del riscaldamento. Con configurazioni estremamente flessibili, design intelligente e un'ampia gamma di modelli disponibili, la caldaia è perfetta per una varietà di applicazioni commerciali. È tempo di scoprire la prossima generazione di caldaie a pavimento.

Caratteristiche tecniche

Massima efficienza

Massima efficienza

Grazie al design avanzato del bruciatore, TRIGON® XL è tecnicamente il dispositivo più moderno e potente della sua categoria. TRIGON® XL dispone poi di uno scambiatore di calore in acciaio inossidabile, appositamente progettato per mantenere un'efficienza energetica e prestazioni ottimali per tutta la sua durata.

Basse emissioni

Basse emissioni

La camera di combustione raffreddata ad acqua, ideata per ottimizzare la combustione, assicura bassissime emissioni di NOx e CO, rispondendo a pieno ai requisiti della nuova classe 6 di NOx.

Massima flessibilità

Massima flessibilità

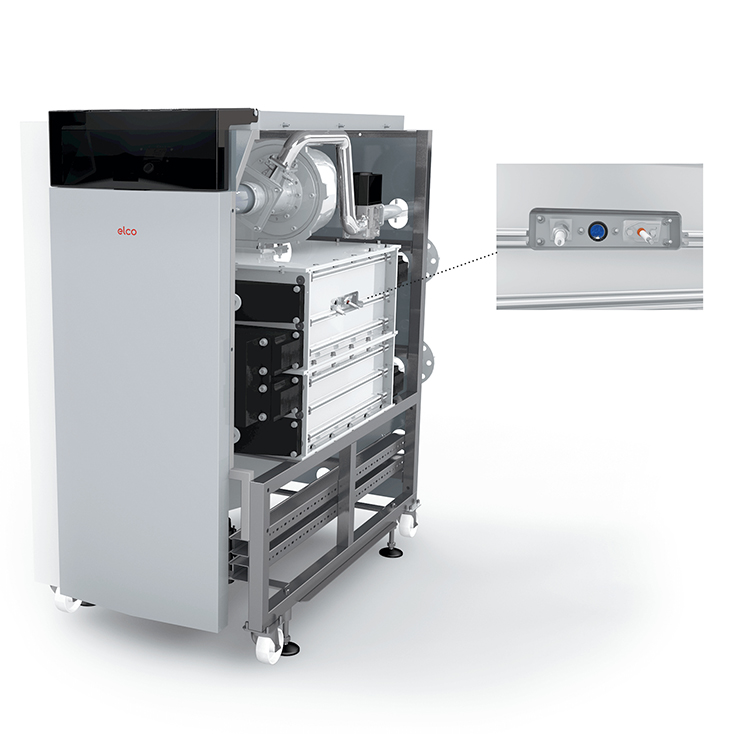

Grazie alla sua vasta gamma di applicazioni e accessori di controllo e di sistema, TRIGON® XL può essere adattata a tutti i sistemi di riscaldamento commerciali.

Installazione semplice

Installazione semplice

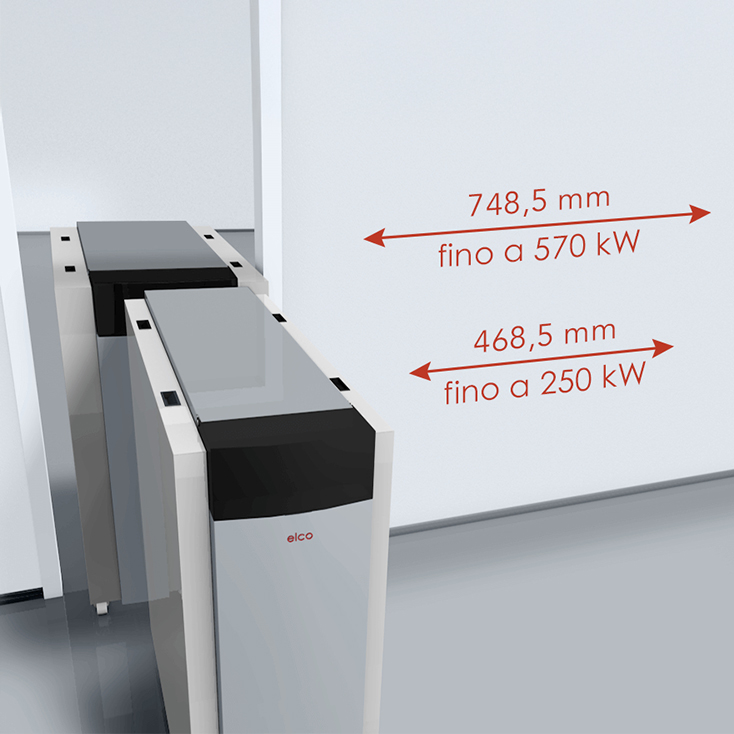

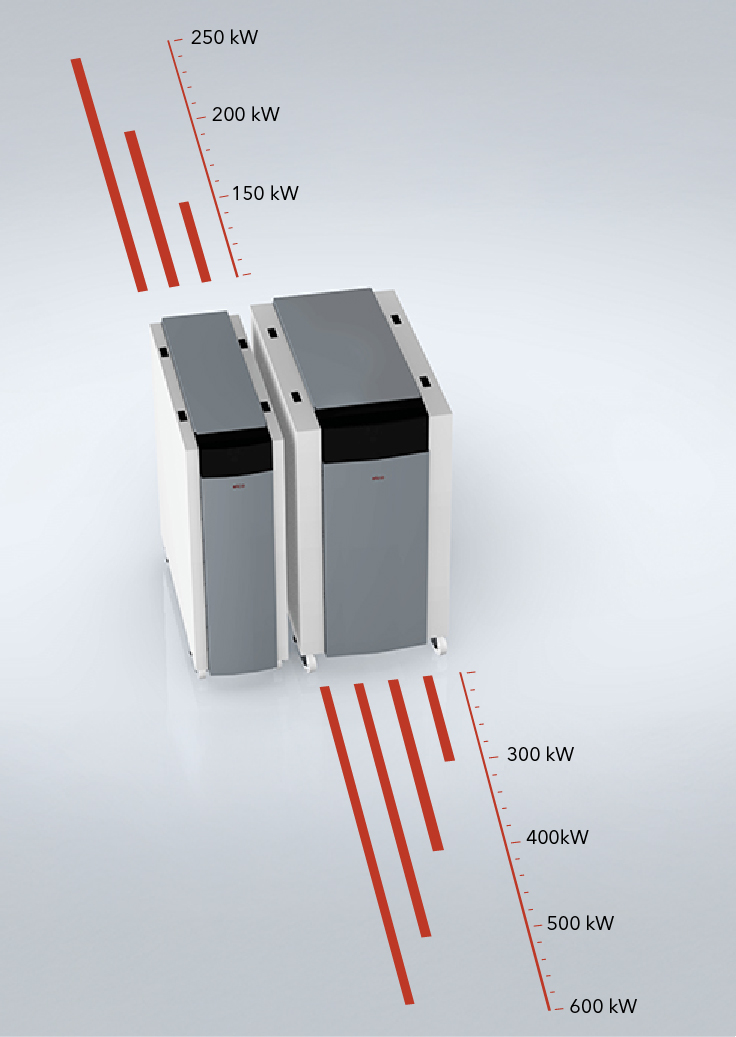

Tutti i modelli sono stati disegnati per consentire un agevole passaggio attraverso porte di dimensioni pari a 760 mm, agevolando anche operazioni di sostituzione dei generatori. La gamma è costituita da 7 modelli con 2 dimensioni. I generatori sono dotati di speciali ruote per facilitarne il trasporto e l'installazione. Una volta posizionato il prodotto è possibile livellarlo e fissarlo mediante appositi piedini di regolazione che consentono la massima stabilità.

Concetto intelligente di modularità

Concetto intelligente di modularità

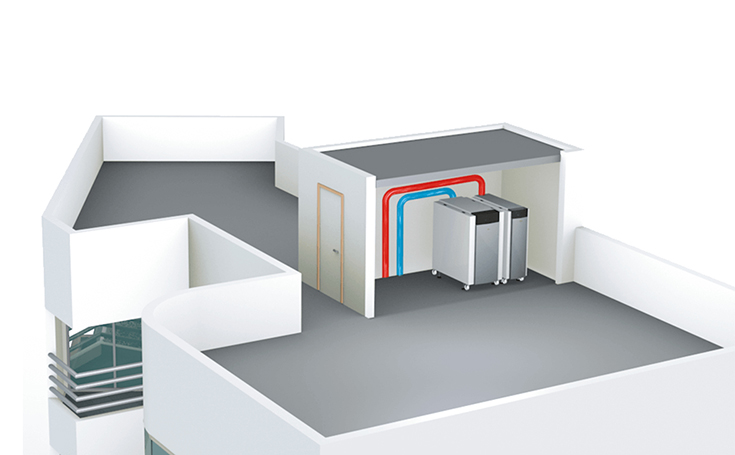

Tutti i modelli TRIGON® XL possono essere disassemblati per consentire un'agevole installazione in qualsiasi luogo, anche laddove vi siano spazi molto angusti.

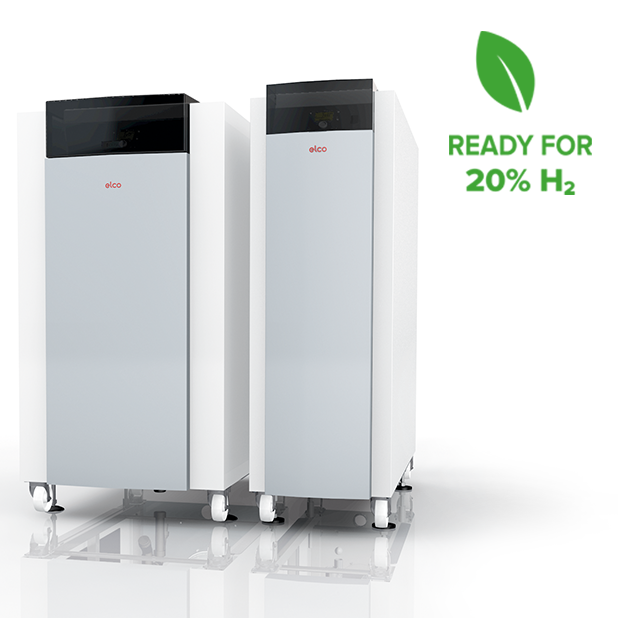

Pronta per il futuro: H2-ready

Pronta per il futuro: H2-ready

TRIGON® XL è già certificata per funzionare con idrogeno e biometano fino al 20%.

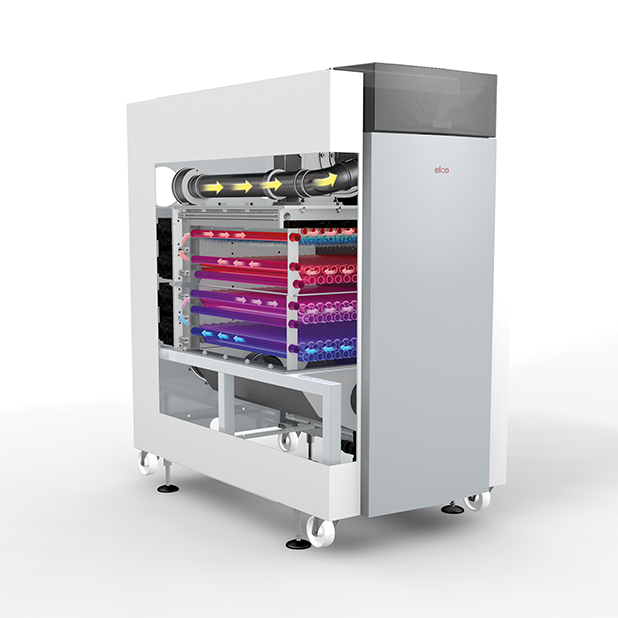

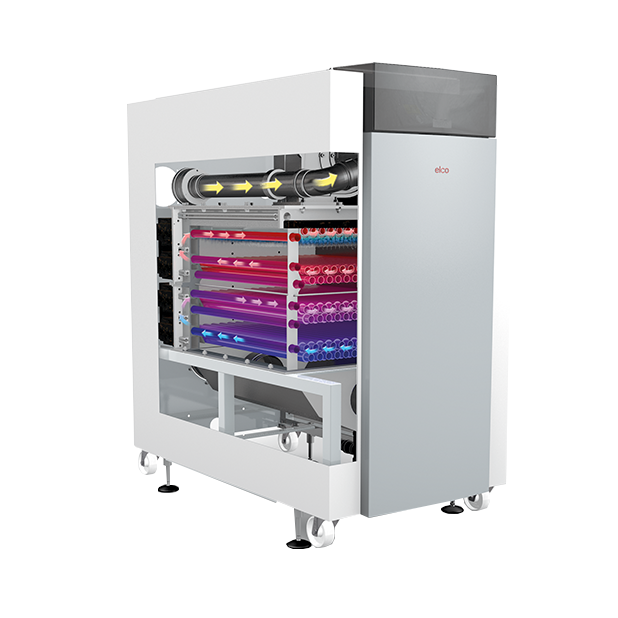

Eccellente scambio di calore e costante elevata efficienza durante l'intero ciclo di vita

TRIGON® XL è progettata per ambienti difficili. Il suo design avanzato del bruciatore rende TRIGON® XL l'unità tecnologicamente più avanzata e con le migliori prestazioni sul mercato. In combinazione con uno scambiatore di calore in acciaio inossidabile robusto e anticorrosione costruito per condizioni di lavoro difficili. Offre un eccellente trasferimento di calore e costanti elevate efficienze fino al 110% durante l'intero ciclo di vita. I tubi alettati in acciaio inossidabile saldati al laser realizzati con tecnologia avanzata di saldatura laser robotizzata riducono al minimo le perdite di calore tra tubo e aletta. Ciò garantisce il più alto trasferimento di calore possibile dalla superficie estesa dello scambiatore di calore rispetto ai tubi semplici.


Description of the TRIGON XL premix burner system

Sistema esclusivo di bruciatore premiscelato

Un bruciatore a fiamma fredda completamente modulante, raffreddato ad acqua, sfrutta una tecnologia unica nel suo genere per garantire prestazioni affidabili e robuste.


  • Visualizzazione delle zone di combustione all'interno di TRIGON XL

    Basse emissioni

    Grazie al bruciatore a fiamma fredda raffreddato ad acqua e alla zona di combustione ottimizzata, le emissioni di NOx e CO risultano estremamente basse, già conformi ai requisiti della classe NOx 6.

  • Assieme del bruciatore premiscelato di TRIGON XL

    Alta efficienza a vita

    Combinando l'esclusivo sistema bruciatore premiscelato/scambiatore di calore con i controlli ottimizzati, TRIGON® XL garantisce un'efficienza elevata e duratura fino al 110%.

  • Tubo alettato saldato al laser in acciaio inossidabile e vista del raggio laser

    Tubo alettato in acciaio inossidabile saldato al laser

    La tecnologia avanzata di saldatura laser robotizzata riduce al minimo le perdite di calore tra tubo e aletta, garantendo un eccellente trasferimento di calore dall'ampia superficie dello scambiatore di calore.

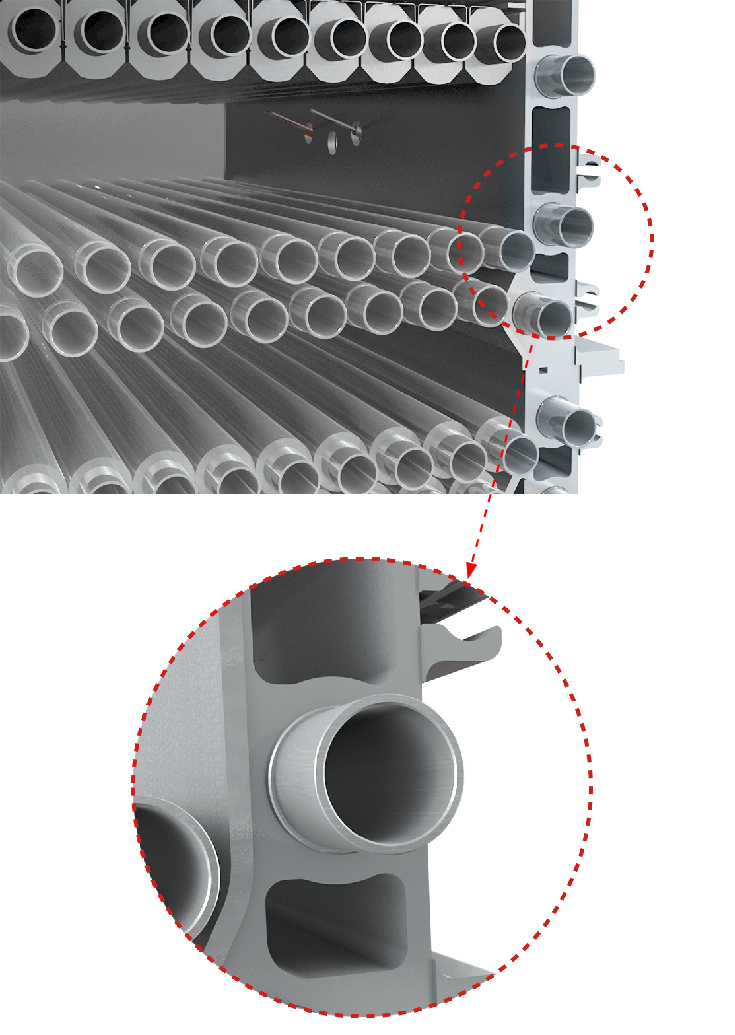

Camera di combustione raffreddata ad acqua

Un processo di idroformatura attentamente progettato fissa i tubi di raffreddamento all'interno delle pareti laterali, garantendo la massima resa termica possibile.



Soluzioni



Il tuo riscaldamento sempre a portata di mano con REMOCON NET

Il tuo riscaldamento sempre a portata di mano con REMOCON NET

Non sarebbe bello se potessi impostare la temperatura ambiente ideale con il semplice tocco di un pulsante prima di tornare a casa? Con l'app ELCO REMOCON NET per il tuo smartphone, puoi controllare il tuo sistema di riscaldamento sempre e ovunque. Regola le impostazioni per un consumo energetico ottimale e la riduzione dei costi.

ULTERIORI INFORMAZIONI SU REMOCON NET

Le nostre referenze, la tua sicurezza

Le nostre referenze, la tua sicurezza

I nostri clienti adorano le soluzioni di riscaldamento di ELCO. Ecco perché sono lieti di mostrare le loro centrali di riscaldamento. Questo ci rende felici e, naturalmente, molto orgogliosi!

ALLE NOSTRE REFERENZE

Idrogeno - per un futuro più verde

Idrogeno - per un futuro più verde

In qualità di innovatore nelle tecnologie di riscaldamento in Europa, il team ELCO ha lavorato duramente per sviluppare prodotti che contribuiranno a un futuro sostenibile in tutto il mondo.

TRIGON® XL è già certificata per il funzionamento con fino al 20% di idrogeno e biometano.

per approfondire


Dati tecnici



TRIGON XL * 115 150 200 250 300 350 400 500 570
Classe energetica riscaldamento ** - - - - - - - - -
Classe energetica sistema ** - - - - - - - - -
Classe energetica sanitario ** - - - - - - - - -
Capacità di prelievo ACS ** - - - - - - - - -
Potenza termica 80/60°C min/max [kW] 31,3/113,7 31,3/142,3 42,0/190,4 47,0/237,6 56,5/285,7 75,2/343,0 75,2/381,3 94,6/476,7 120,0/540,2
Potenza termica 50/30°C min/max [kW] 35,1/119,3 35,1/149,4 47,0/199,9 52,9/249,7 63,6/300,3 85,0/360,8 85,0/401,1 106,1/503,2 133,4/572,8
Portata termica min/max [kW] 32,2/115,8 32,2/145,0 43,1/194,0 48,4/242,0 58,2/291,0 77,6/349,0 77,6/388,0 97,0/485,0 122,2/550,0
Rendimento utile a Qmax (80/60°C) [%] 98,2 98,2 98,2 98,2 98,2 98,3 98,3 98,3 98,2
Rendimento utile a Qmax (50/30°C) [%] 103,0 103,0 103,0 103,2 103,2 103,4 103,4 103,8 104,2
Pressione di esercizio min/max [bar] 1 / 8 1 / 8 1 / 8 1 / 8 1 / 8 1 / 8 1 / 8 1 / 8 1 / 8
Emissione NOx min/max [mg/kWh] 19/38 19/38 19/38 18/36 18/36 17/34 17/34 18/37 19/40
Pot. elettrica assorbita sola caldaia min/max [W] 48/176 48/176 48/267 53/286 50/230 54/504 54/504 64/620 61/676
Peso a vuoto [kg] 290 290 332 366 434 496 496 540 595

* Valori di performance riferiti al potere calorifico inferiore

** ai sensi della Direttiva 2010/30/UE e del regolamento (UE) n. 811/2013

Classe energetica riscaldamento - spettro dell'etichetta: di prodotto -> A+++ ÷ D; di sistema -> A+++ ÷ G



TRIGON® XL 150, 200 & 250

Disegno tecnico con dimensioni di TRIGON XL 150, 200 e 250

A = Attacco aspirazione aria | D = Attacco scarico fumi | G = Attacco gas | S = Attacco condensa

TRIGON® XL 300, 400, 500 & 570

Disegno tecnico con dimensioni di TRIGON XL 300, 400, 500 e 570

L1 = Lunghezza caldaia con attacco acqua | L2 = Lunghezza caldaia senza attacco acqua | W1/W2 = Attacchi acqua



Accessori


Pacchetto completo di accessori Plug & Play

Pacchetto completo di accessori Plug & Play

I kit di sistema preassemblati per separatori idraulici e scambiatori di calore a piastre basati sul principio plug & play semplificano notevolmente la progettazione, l'installazione e il montaggio.

Separazione dell'impianto idraulico mediante valvola deviatrice o scambiatore di calore a piastre

Separazione dell'impianto idraulico mediante valvola deviatrice o scambiatore di calore a piastre

Scambiatori di calore a piastre e valvole deviatrici per la separazione dell'idraulica di riscaldamento in circuito caldaia e circuito utenza. Ciò consente di adattare il sistema alle esigenze locali, sia per nuove costruzioni che per ristrutturazioni (ad es. requisiti speciali di qualità dell'acqua), e di ottenere un utilizzo ottimale dell'energia.

Ampia gamma di accessori di controllo

Ampia gamma di accessori di controllo

È disponibile un'ampia gamma di accessori di controllo per un'ampia gamma di applicazioni, ad esempio l'espansione per zone di riscaldamento aggiuntive, l'integrazione dell'energia solare, la separazione del sistema o l'integrazione nei sistemi di gestione dell'edificio e altre funzioni utili.
