TRIGON® XXL
Caldaia a Gas a Basamento a Condensazione
Potenza: da 700 kW a 2000 kW
Potenza: da 700 kW a 2000 kW
TRIGON® XXL è una caldaia a condensazione a gas con potenza termica nominale massima (Hi) compresa tra 653 e 2.000 kW. TRIGON® XXL è dotata di un bruciatore premiscelato completamente modulante e raffreddato ad acqua. A seconda del modello, le emissioni di NOx sono comprese tra 14 e 45 mg/kWh e le emissioni di CO tra 2 e 7 mg/kWh.¹ La selezione della caldaia e la progettazione idraulica delle configurazioni impiantistiche per applicazioni commerciali vengono effettuate caso per caso in funzione dei requisiti del progetto.
Caratteristiche tecniche
Combustione, emissioni e efficienza
TRIGON® XXL presenta emissioni di NOx comprese tra 14 e 45 mg/kWh e emissioni di CO comprese tra 2 e 7 mg/kWh. A seconda del modello, il rendimento varia dal 92,6% al 97,8% alle condizioni di 80/60 °C.¹
Trasporto e installazione modulare
TRIGON® XXL è dotata di ruote di trasporto integrate per la movimentazione presso il sito di installazione. Grazie alla sua struttura modulare, la caldaia può essere smontata in singoli componenti per le operazioni di trasporto e installazione. Questa caratteristica ne consente l'installazione anche in edifici ad uso commerciale con accessi o spazi di dimensioni limitate.
Sviluppata per sistemi commerciali
The TRIGON® XXL series has a water capacity ranging from 50 to 209 litres, depending on the model (Water capacity of the TRIGON® XXL: 50 to 209 l). The range of different model sizes allows for a tailored selection to meet the various requirements of commercial heating systems.
Funzioni di controllo complete
L'unità di regolazione LMS14 gestisce il funzionamento della caldaia. Sono disponibili come accessori set per la gestione della cascata master-slave e moduli di espansione.
¹ Emissioni di NOx dichiarate alla potenza massima/minima: 45/16 mg/kWh (SE), 37/15 mg/kWh (ECO ed EVO 700-1700) e 32/14 mg/kWh (EVO 2000). Emissioni di CO dichiarate alla potenza massima/minima: 7/3 mg/kWh (SE), 4/3 mg/kWh (ECO), 4/2 mg/kWh (EVO 700-1700) e 4/7 mg/kWh (EVO 2000). Rendimento dichiarato a 80/60 °C, a seconda del modello: dal 92,6% al 97,8%.
Tecnologia del bruciatore per applicazioni con requisiti elevati
TRIGON® XXL combina l'esperienza maturata nella tecnologia della combustione con una tecnologia del bruciatore sviluppata per applicazioni commerciali. Il bruciatore a premiscelazione totale, completamente modulante, raffreddato ad acqua e caratterizzato da una fiamma fredda, consente di modulare la potenza in funzione del fabbisogno termico e di mantenere condizioni di combustione lungo l'intero campo di modulazione.
Il bruciatore, realizzato con tubi alettati bimetallici, è integrato direttamente nel generatore e svolge anche la funzione di superficie aggiuntiva per lo scambio termico. Questa configurazione combina il processo di combustione e il trasferimento del calore all'interno dello stesso sistema ed è destinata a impianti di riscaldamento di elevata potenza e ad applicazioni commerciali con specifici requisiti progettuali.
Combustione ottimizzata
La geometria dello scambiatore di calore, sviluppata per questa applicazione e abbinata al bruciatore a fiamma fredda raffreddato ad acqua, contribuisce al controllo del processo di combustione in TRIGON® XXL. A seconda della serie e del modello, le emissioni di NOx documentate alla potenza massima o minima sono comprese tra 14 e 45 mg/kWh.²
Combustione con emissioni di NOx documentate
La combinazione di una fiamma corta e del raffreddamento indiretto della fiamma costituisce un elemento della progettazione del processo di combustione del TRIGON® XXL. A seconda della serie di modelli, le emissioni di NOx dichiarate alla potenza massima e minima sono pari a 45/16 mg/kWh per la versione SE, 37/15 mg/kWh per le versioni ECO ed EVO 700-1700 e 32/14 mg/kWh per la versione EVO 2000.² I valori dichiarati delle emissioni di NOx possono essere presi in considerazione nell'ambito di processi di certificazione degli edifici, qualora ciò sia previsto dal sistema di valutazione applicabile al singolo progetto.
Attenzione alle emissioni di CO
La geometria dello scambiatore di calore del TRIGON® XXL costituisce un elemento della progettazione del prodotto. A seconda della serie di modelli, le emissioni di CO dichiarate alla potenza massima e minima sono pari a 7/3 mg/kWh per la versione SE, 4/3 mg/kWh per la versione ECO, 4/2 mg/kWh per le versioni EVO 700-1700 e 4/7 mg/kWh per la versione EVO 2000.³
Scambiatori di calore in acciaio inox con tecnologia di saldatura laser
TRIGON® XXL è dotata di scambiatori di calore in acciaio inox con tubi alettati saldati al laser. La tecnologia di saldatura laser viene utilizzata per l'unione delle alette ai tubi dello scambiatore di calore.
I tubi alettati sono saldati al laser mediante sistemi robotizzati. Il processo di saldatura produce cordoni di saldatura di dimensioni ridotte per il collegamento tra i tubi e le alette. I tubi alettati costituiscono un elemento della superficie di scambio termico dello scambiatore di calore. La progettazione dello scambiatore di calore è finalizzata al trasferimento del calore all'acqua dell'impianto ed è destinata all'impiego in sistemi di riscaldamento ad uso commerciale.
² Emissioni di NOx dichiarate alla potenza massima/minima: 37/15 mg/kWh per le versioni EVO 700-1700 e 32/14 mg/kWh per la versione EVO 2000.
³ Emissioni di CO dichiarate alla potenza massima/minima: 4/2 mg/kWh per le versioni EVO 700-1700 e 4/7 mg/kWh per la versione EVO 2000.
Progettata per sistemi complessi
Negli impianti di riscaldamento ad uso commerciale possono essere combinate diverse fonti di energia, quali sistemi solari, pompe di calore o unità di cogenerazione. In funzione della configurazione dell'impianto, tali sistemi possono richiedere specifiche soluzioni per l'integrazione idraulica e la distribuzione del calore all'interno dell'edificio.
Il bilanciamento idraulico costituisce un elemento della progettazione del sistema di distribuzione del calore. A seconda della configurazione impiantistica, possono essere utilizzati componenti quali separatori idraulici o serbatoi di accumulo. Anche l'interazione tra le diverse fonti di calore rappresenta un elemento della progettazione e del funzionamento del sistema.
A seconda del modello, TRIGON® XXL presenta un contenuto d'acqua compreso tra 50 e 209 litri.⁴ La serie comprende modelli con caratteristiche differenti, da selezionare in funzione della progettazione idraulica, della configurazione dell'impianto e dei requisiti del singolo progetto.
Confronto tra contenuto d'acqua e caratteristiche di funzionamento
Un ridotto contenuto d'acqua può influire sul comportamento del generatore durante la fase di riscaldamento. Il video mostra un confronto schematico: per il riscaldamento da 10 °C a 80 °C, il tempo indicato è di 280 secondi per una caldaia con elevato contenuto d'acqua e di 30 secondi per una caldaia con ridotto contenuto d'acqua.⁵ A seconda del modello, la serie TRIGON® XXL presenta un contenuto d'acqua compreso tra 50 e 209 litri.⁴ Il contenuto d'acqua costituisce una delle caratteristiche tecniche da considerare nella progettazione e nella configurazione dell'impianto.
Dimensioni e peso operativo
Grazie alla disponibilità di diverse taglie di potenza, nonché a dimensioni e pesi a vuoto specifici per ciascun modello, TRIGON® XXL può essere integrata in differenti configurazioni di installazione per impianti di riscaldamento destinati ad applicazioni commerciali.⁶ In funzione del fabbisogno di potenza, della progettazione dell'impianto e delle condizioni presenti nel sito di installazione, la serie può essere impiegata in diverse applicazioni.
Installazioni sul tetto/locale tecnico sul tetto
TRIGON® XXL può essere installata sul tetto dell'edificio in un locale caldaia protetto dal gelo. La caldaia non deve essere posizionata nel punto più elevato del sistema e devono essere rispettate le distanze minime di rispetto previste dalla documentazione tecnica.
Il concetto di costruzione modulare
TRIGON® XXL è caratterizzata da una struttura modulare con scambiatore di calore a elementi. Questa configurazione consente di smontare la caldaia in singoli componenti per le operazioni di trasporto e installazione. Ciò offre ulteriori possibilità nella pianificazione e nell'installazione in edifici ad uso commerciale, in particolare nei casi in cui limitazioni di spazio rendano difficoltosa l'installazione della caldaia come unità preassemblata.
Movimentazione ed ancoraggio semplici
La caldaia è dotata di ruote che consentono una facile manovrabilità in loco. Dopo il posizionamento, la caldaia può essere livellata, sollevata dalle ruote e ancorata, regolando i piedini.
⁴ Contenuto d'acqua del TRIGON® XXL (a seconda del modello): da 50 a 209 l.
⁵ Rappresentazione schematica mostrata nel video. I tempi di riscaldamento indicati, pari rispettivamente a 280 e 30 secondi, sono riportati a scopo illustrativo per evidenziare l'influenza di differenti contenuti d'acqua e non rappresentano valori di prova o di misurazione riferiti a prodotti specifici. Il comportamento durante la fase di riscaldamento dipende, tra gli altri fattori, dal contenuto d'acqua, dalla potenza della caldaia, dalla portata e dalle temperature iniziale e finale.
⁶ Le dimensioni e la massa a vuoto variano a seconda del modello. La massa a vuoto dei modelli TRIGON® XXL è compresa tra 770 e 2.500 kg.
Soluzioni adatte per ogni progettoc

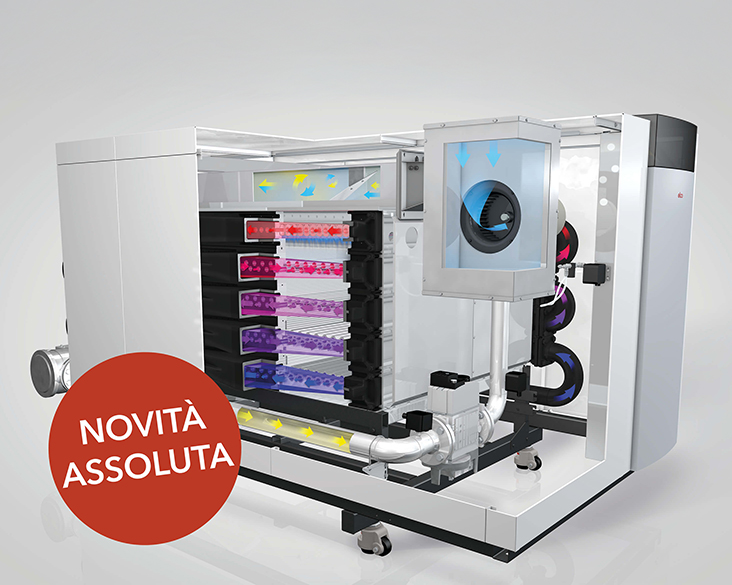

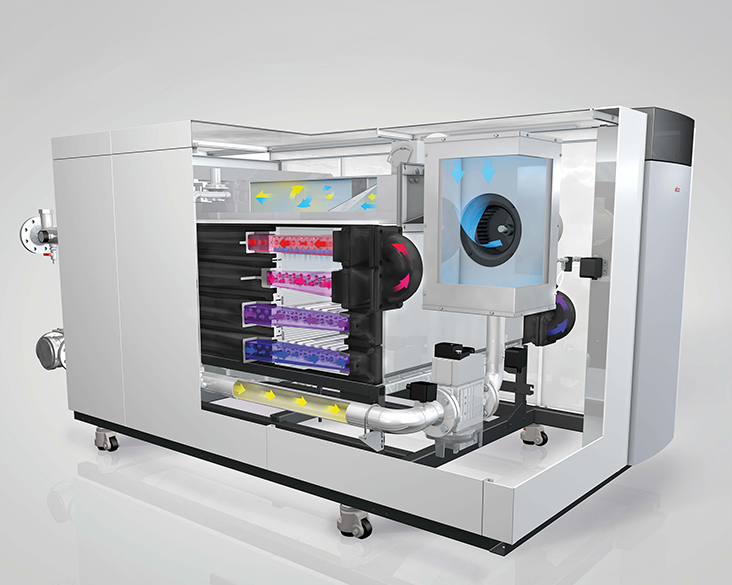

La serie TRIGON® XXL EVO comprende dieci modelli nella classe di potenza più elevata, guidati da una novità di mercato: la prima caldaia a condensazione premiscelata da 2 MW. TRIGON® XXL EVO è quindi la soluzione ideale per grandi sistemi. Un bruciatore a fiamma fredda, completamente modulante raffreddato ad acqua, un sistema unico per fornire prestazioni affidabili e robuste. Lo scambiatore di calore è resistente alla corrosione grazie all'elevata qualità del materiale in acciaio inossidabile. Con un collaudato design leggero e un basso contenuto di acqua, TRIGON® XXL EVO può essere facilmente installato a tetto, offrendo tempi di risposta eccellenti con bassi costi di gestione. Il controllo della caldaia è dotato di un regolatore facile da usare. TRIGON® XXL EVO può quindi essere utilizzato in sistemi di riscaldamento a prova di futuro e ottimizzati dal punto di vista energetico. È possibile controllare circuiti di riscaldamento aggiuntivi, sistemi solari o fonti di calore esterne installando moduli aggiuntivi.
TRIGON® XXL EVO
9 modelli | Potenza termica nominale massima (Hi): 653-1.666 kW | Rendimento dichiarato: 109,1% (G20, 40/30 °C) | Emissioni di NOx dichiarate: 37/15 mg/kWh alla potenza massima/minima | 1 bruciatore | 3 sezioni di scambiatore di calore
TRIGON® XXL EVO (2 MW)
1 modello | Potenza termica nominale massima (Hi): 2.000 kW | Rendimento stagionale: 109,1% (gas naturale, 40/30 °C) | NOx: 32/14 mg/kWh alla potenza massima/minima | 1 bruciatore | 4 elementi dello scambiatore di calore
Funzioni di regolazione e controllo
L'unità di regolazione LMS14 integrata gestisce il funzionamento della caldaia. Per le installazioni in cascata sono disponibili, come accessori opzionali, un kit di cascata Master LMS e un kit di cascata Slave LMS. Questi componenti consentono l'integrazione di più caldaie TRIGON® XXL compatibili in una configurazione in cascata.
Connessioni BMS
ELCO Commercial Gateway consente l'integrazione di TRIGON® XXL nei sistemi di gestione degli edifici (Building Management System, BMS) compatibili.
Applicazioni più ampie
Con una pressione dell'acqua ammessa compresa tra 1,5 e 8 bar, TRIGON® XXL può essere integrata in diverse configurazioni idrauliche di impianto. In funzione dell'altezza statica dell'edificio, della pressione di esercizio del sistema e della configurazione idraulica adottata, la caldaia può essere utilizzata anche in determinate applicazioni senza disaccoppiamento idraulico. La differenza massima ammessa tra temperatura di mandata e di ritorno è pari a 20 K per TRIGON® XXL SE e a 30 K per TRIGON® XXL ECO ed EVO. Con un'adeguata progettazione idraulica, queste caratteristiche possono consentire l'integrazione della caldaia in sistemi di teleriscaldamento compatibili.
Soluzioni
Servizio di Prima Classe
Il nostro personale altamente qualificato e competente può aiutarti fornendo supporto sia da remoto che sul campo.
ULTERIORI INFORMAZIONI SUI SERVIZI ELCO
Il tuo riscaldamento sempre a portata di mano con REMOCON NET
Non sarebbe bello se potessi impostare la temperatura ambiente ideale con il semplice tocco di un pulsante prima di tornare a casa? Con l'app ELCO REMOCON NET per il tuo smartphone, puoi controllare il tuo sistema di riscaldamento sempre e ovunque. Regola le impostazioni per un consumo energetico ottimale e la riduzione dei costi.
ULTERIORI INFORMAZIONI SU REMOCON NET
Le nostre referenze, la tua sicurezza
I nostri clienti adorano le soluzioni di riscaldamento di ELCO. Ecco perché sono lieti di mostrare le loro centrali di riscaldamento. Questo ci rende felici e, naturalmente, molto orgogliosi!
ALLE NOSTRE REFERENZEDati tecnici
| TRIGON XXL EVO * | 700L | 800L | 900L | 1000L | 1100L | 1200L |
|---|---|---|---|---|---|---|
| Classe energetica riscaldamento ** | - | - | - | - | - | - |
| Classe energetica sistema ** | - | - | - | - | - | - |
| Classe energetica sanitario ** | - | - | - | - | - | - |
| Capacità di prelievo ACS ** | - | - | - | - | - | - |
| Potenza termica 80/60 ºC min/max [kW] | 182/610 | 212/714 | 241/809 | 269/903 | 297/997 | 324/1090 |
| Potenza termica 40/30 ºC min/max [kW] | 648/205 | 239/759 | 271/859 | 303/959 | 334/1058 | 365/1158 |
| Portata termica min/max [kW] | 620/187 | 726/218 | 822/247 | 918/276 | 1013/305 | 1108/333 |
| Rendimento utile a Qmax (80/60°C) [%] | 98,4 | 98,4 | 98,4 | 98,4 | 98,4 | 98,4 |
| Rendimento utile a Qmax (40/30°C) [%] | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 | 104,5 |
| Pressione acqua min/max [bar] | 1,5/8 | 1,5/8 | 1,5/8 | 1,5/8 | 1,5/8 | 1,5/8 |
| Emissione NOx min/max [mg/kWh] | 15/37 | 15/37 | 15/37 | 15/37 | 15/37 | 15/37 |
| Peso a vuoto [kg] | 1136 | 1328 | 1468 | 1634 | 1800 | 1900 |
* Valori di performance riferiti al potere calorifico inferiore
** ai sensi della Direttiva 2010/30/UE e del regolamento (UE) n. 811/2013
Classe energetica riscaldamento - spettro dell'etichetta: di prodotto -> A+++ ÷ D; di sistema -> A+++ ÷ G
TRIGON® XXL EVO 700 - 1.100

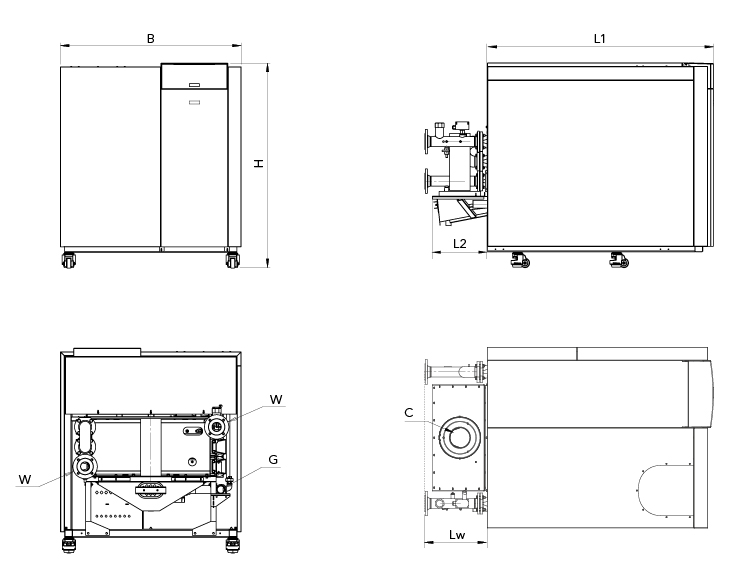

B = Larghezza | C = Collegamento scarico fumi | G = Collegamento gas | H = Altezza
TRIGON® XXL EVO 1.200 - 2.000

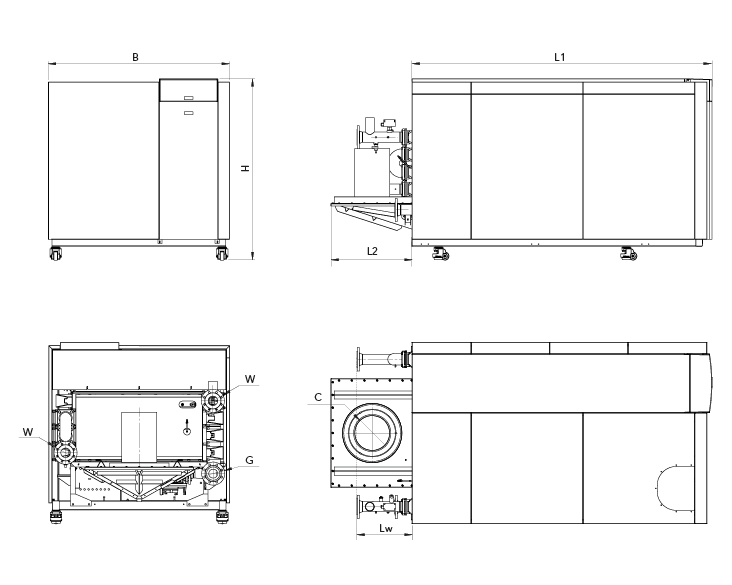

L1 = Lunghezza caldaia (esclusi i collegamenti) | L2 = Lunghezza piastra condotto fumi | Lw = Lunghezza collegamenti idraulici | W = Collegamenti idraulici
