Pompa di calore Aria/Acqua
7kW, 10kW e 13kW @ A-7/W35, installazione esterna
Basse emissioni sonore

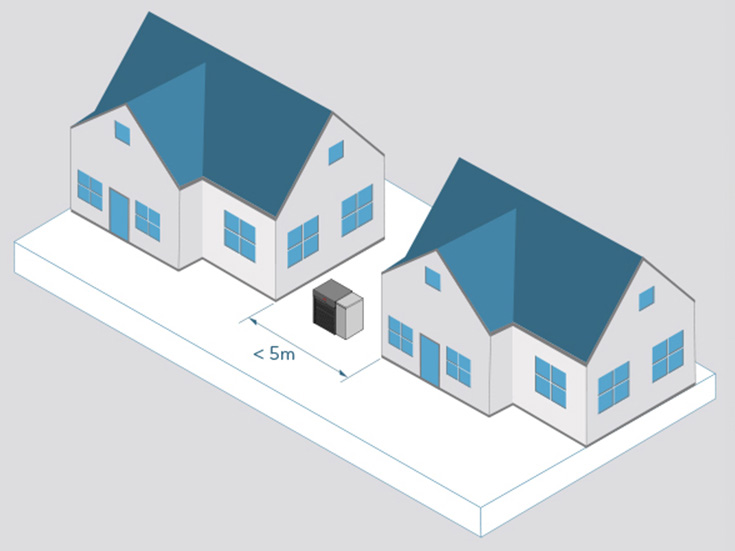

AEROTOP® SX7: sono necessari solo 3 m di distanza dal vicino; SX10/SX13: sono necessari solo 5 m di distanza dal vicino
Efficienza
Classe energetica fino ad A+++
Funzione raffrescamento
Funzione di raffreddamento attivo sempre integrata per raffreddare opzionalmente la tua casa
Cascata
14kW, 20kW e 25kW come cascata di massimo due unità singole della stessa taglia
Refrigerante R32
Refrigerante con basso potenziale di riscaldamento globale (GWP)
Controllo del sistema
Funzioni versatili per una vasta gamma di installazioni

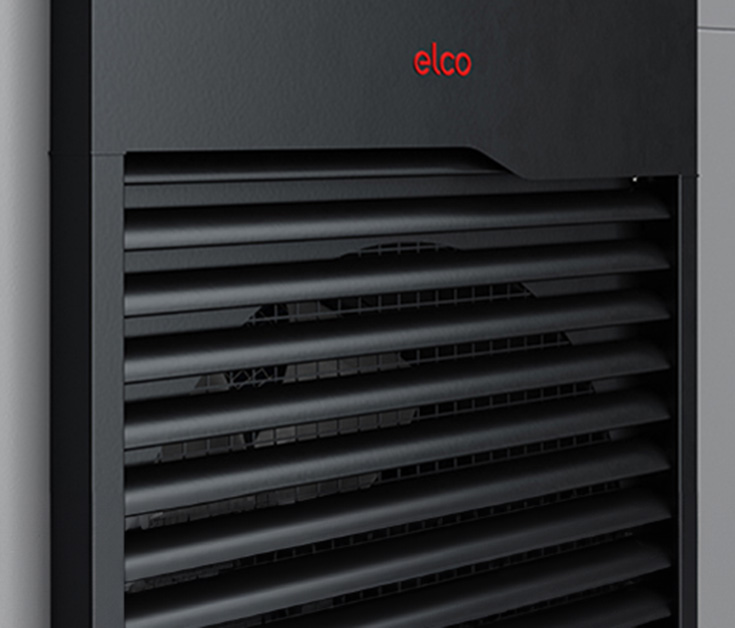

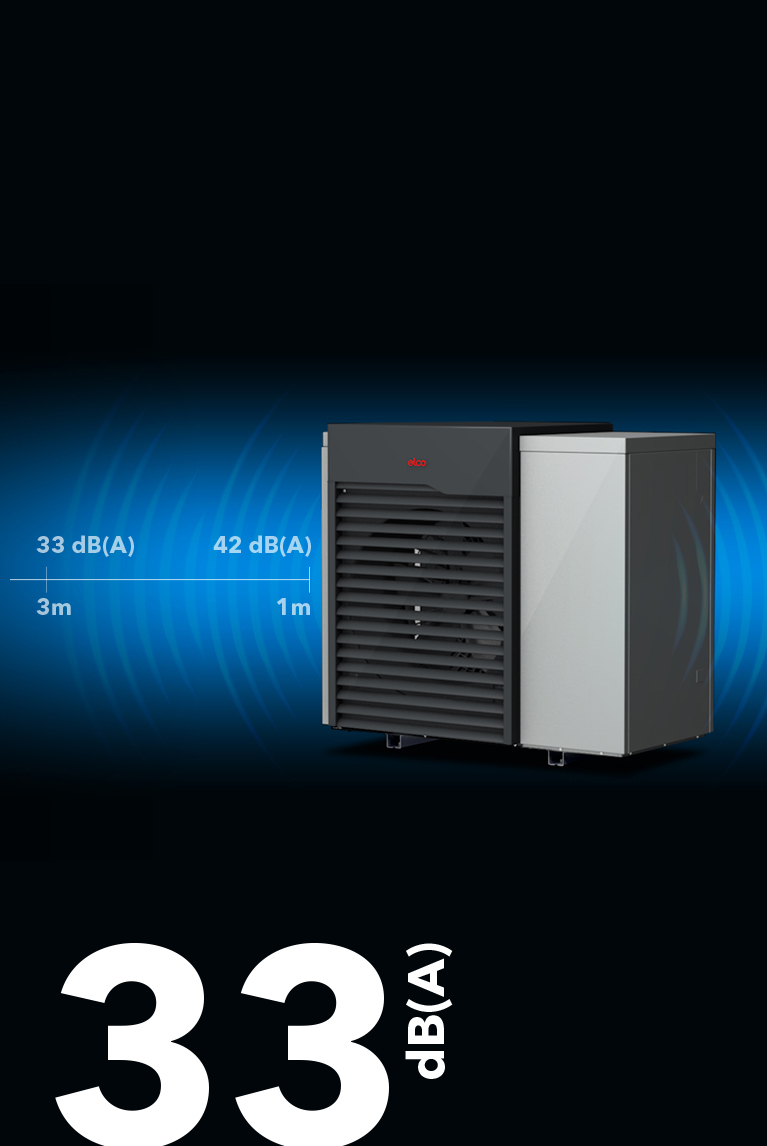

AEROTOP® SX7 presenta un livello di potenza sonora dichiarato di 50 dB(A) e un livello di pressione sonora dichiarato di 42 dB(A) in modalità notturna a 1 m di distanza dall'unità installata in prossimità della parete dell'edificio. A 3 m di distanza, il livello di pressione sonora dichiarato è pari a 33 dB(A). La valutazione delle distanze di installazione e dei requisiti acustici deve essere effettuata in conformità alle normative locali e alle condizioni specifiche del sito.

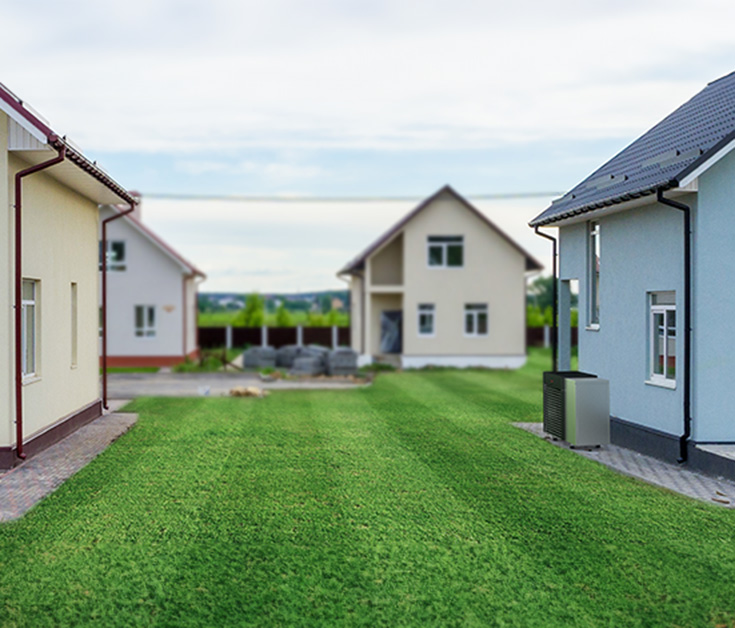

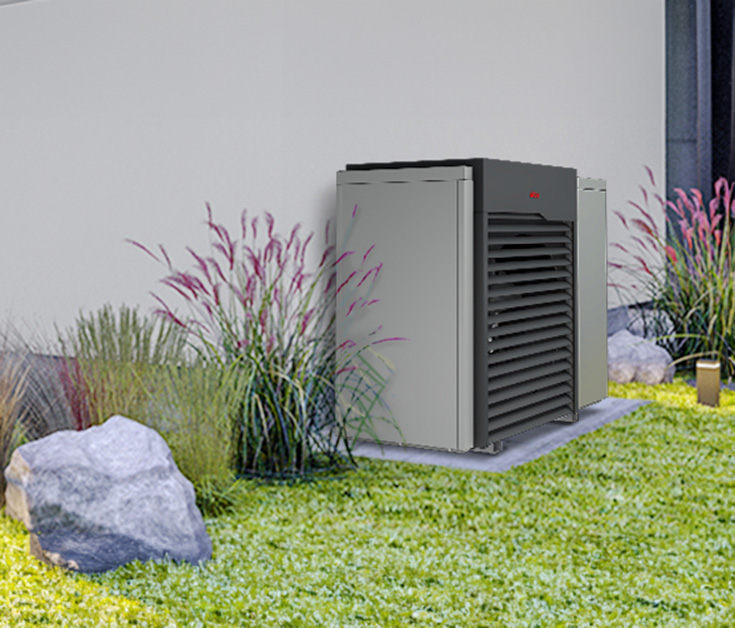

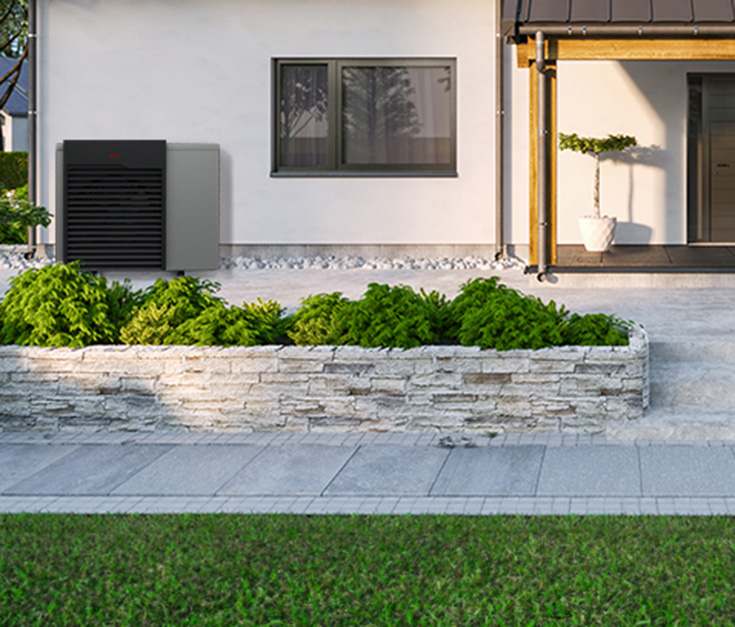

Nella scelta della posizione di installazione di una pompa di calore per installazione esterna, è necessario considerare diversi aspetti legati alle emissioni sonore. Tra questi rientrano il rispetto delle distanze dagli edifici circostanti e dalle aree soggette a requisiti di protezione acustica, come ad esempio le camere da letto. Anche la classificazione urbanistica e la destinazione d'uso dell'area possono influire sui limiti di emissione sonora applicabili. Le emissioni sonore trasmesse per via aerea e quelle trasmesse per via strutturale possono essere valutate nell'ambito della progettazione dell'impianto. Le vibrazioni trasmesse alla struttura possono essere limitate mediante adeguate soluzioni di installazione, quali elementi flessibili di collegamento e sistemi di disaccoppiamento meccanico. Nella progettazione devono inoltre essere considerate le distanze minime dall'unità indicate nella documentazione tecnica, sia per gli aspetti relativi alla propagazione del suono sia per il corretto flusso dell'aria. La presenza di superfici riflettenti può influire sulla propagazione delle onde sonore e deve essere valutata in funzione delle caratteristiche del sito di installazione.
Per il riscaldamento di un'abitazione unifamiliare mediante una pompa di calore aria-acqua con una potenza termica di 10 kW, attraverso il ventilatore e l'evaporatore possono transitare fino a 4.000 m³ di aria all'ora. Inoltre, il circuito frigorifero comprende un compressore che comprime il refrigerante evaporato per raggiungere il livello di temperatura richiesto dal sistema.

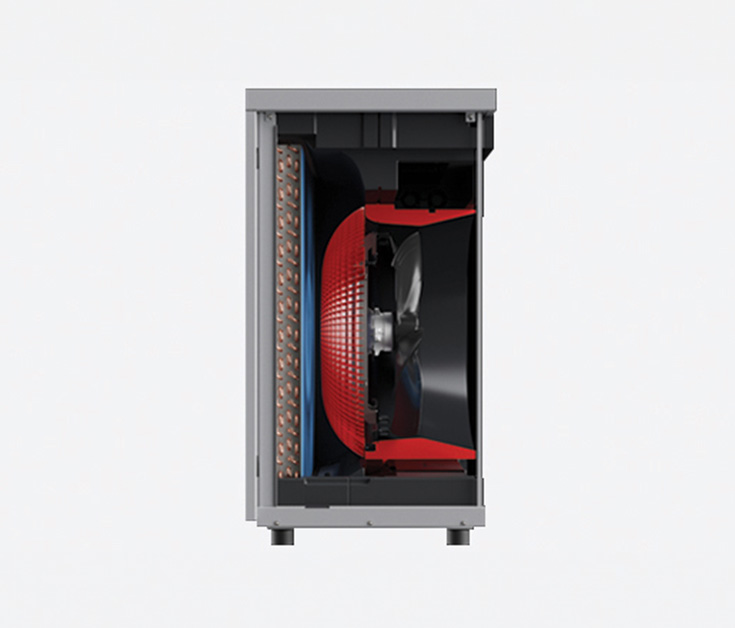

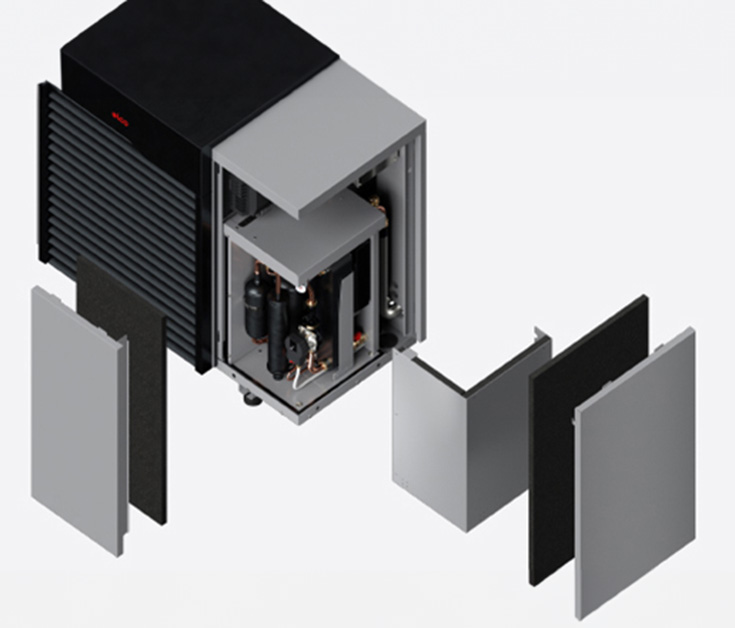

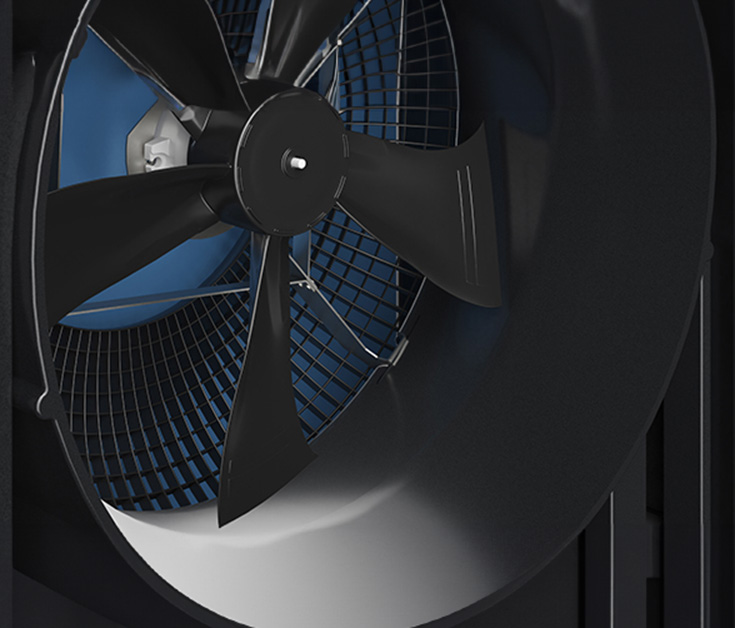

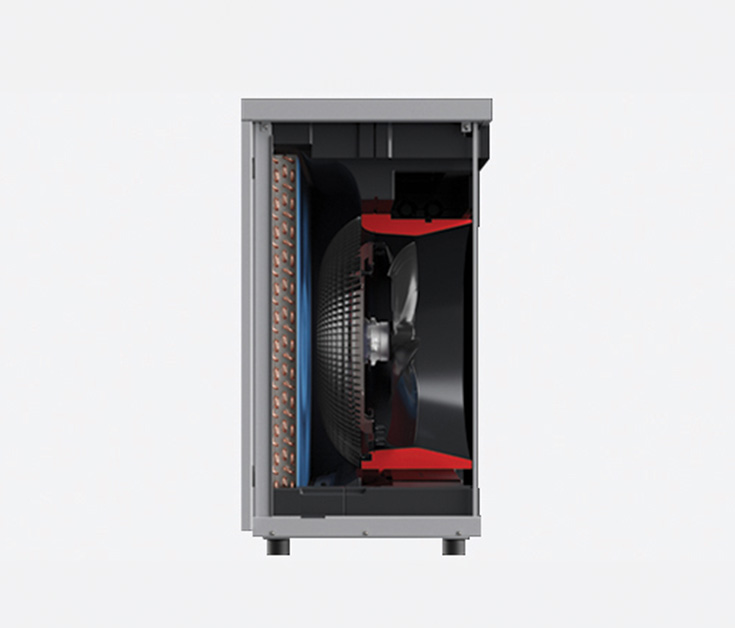

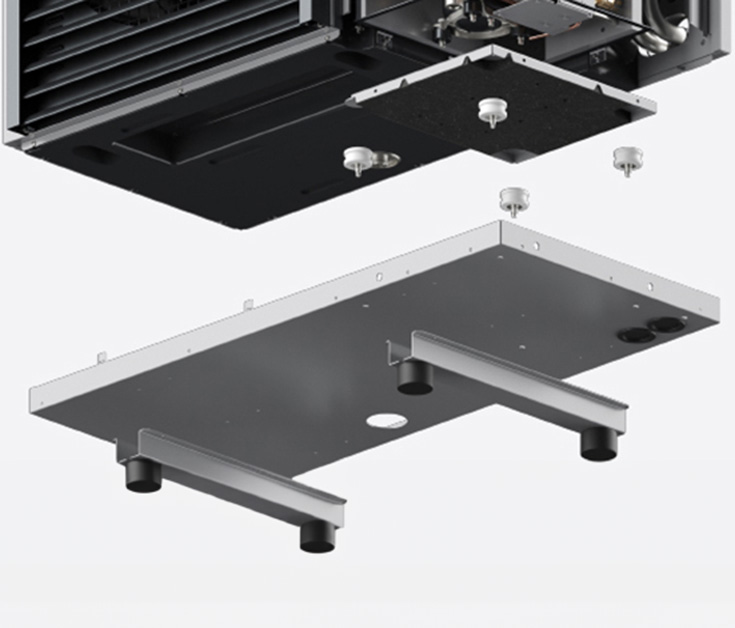

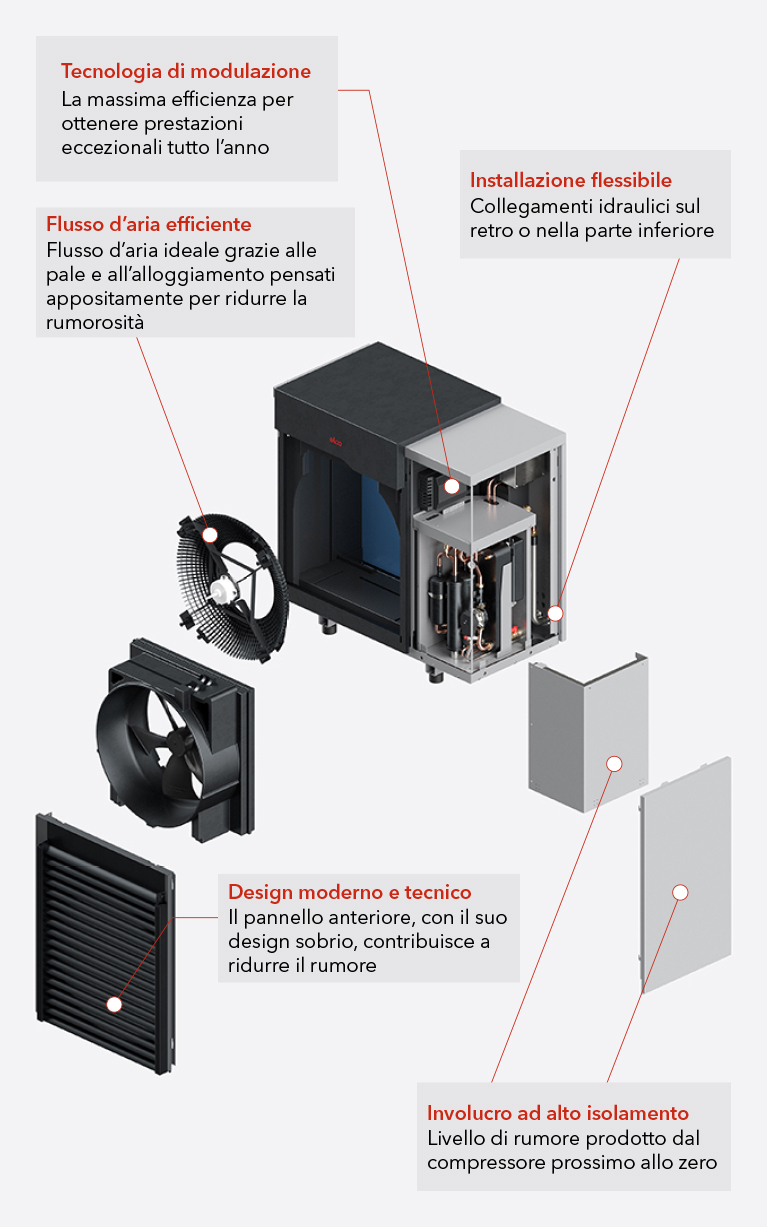

Il movimento dell'aria e il funzionamento dei componenti meccanici possono influire sulle emissioni sonore dell'unità. Per questo motivo, AEROTOP® SX integra specifiche soluzioni progettuali relative alla gestione dei flussi d'aria, all'isolamento delle vibrazioni e alla configurazione dei componenti. Le principali caratteristiche sono illustrate nelle sezioni seguenti.

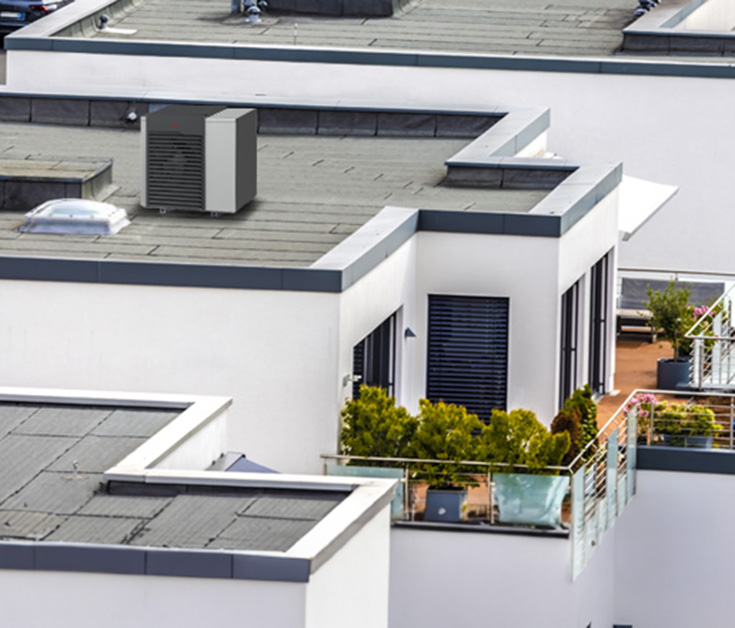

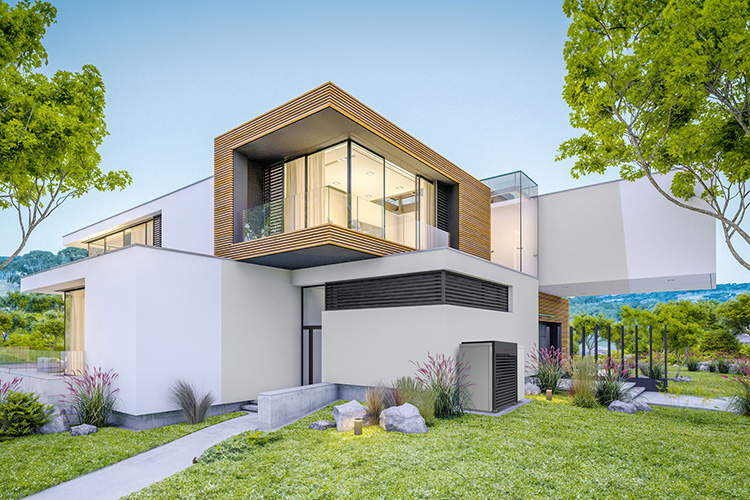

AEROTOP® SX è destinata all'impiego in edifici di nuova costruzione e in interventi di ristrutturazione. In condizioni operative definite, la pompa di calore può fornire le prestazioni dichiarate anche a basse temperature esterne.

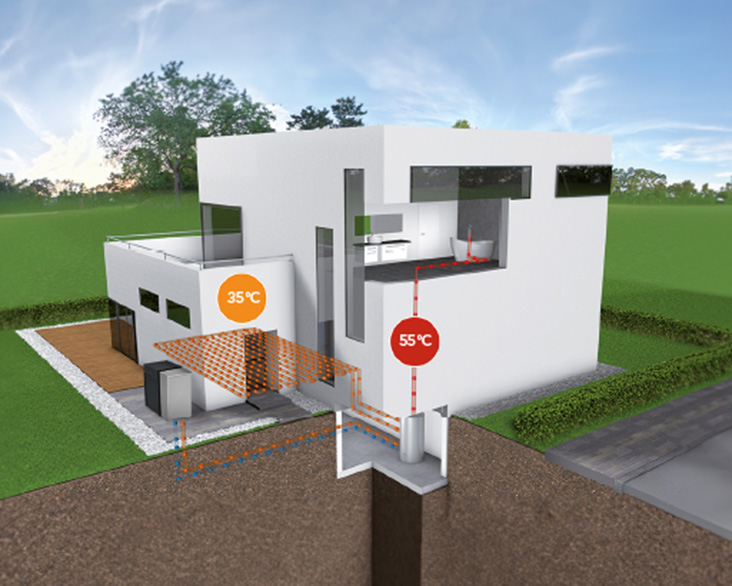

Minore è la differenza di temperatura tra l'aria esterna (sorgente di calore) e la temperatura di riscaldamento (dissipatore di calore), più efficiente è il funzionamento di una pompa di calore. Nelle nuove proprietà, vengono prevalentemente utilizzati sistemi di riscaldamento a pavimento o a parete a bassa temperatura, in quanto possono funzionare con pompe di calore, anche a temperature esterne molto basse.

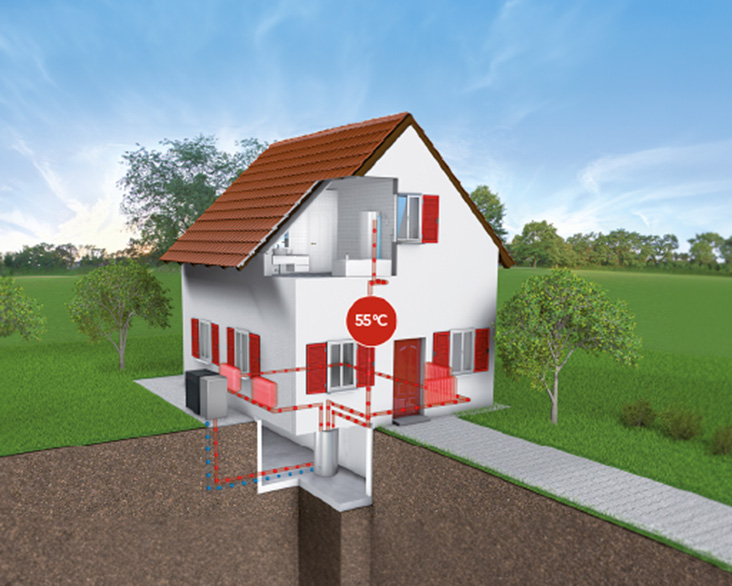

Molte case esistenti hanno già radiatori o sistemi di riscaldamento a pannelli. Anche una pompa di calore può alimentare questi sistemi senza problemi. Tuttavia, l'obiettivo dovrebbe essere quello di mantenere le temperature del sistema il più basse possibile. Quindi, se non è prevista la conversione a un sistema di riscaldamento a pannelli, può avere senso (in alcuni casi) sostituire i radiatori esistenti con modelli più grandi, consentendo di erogare la stessa potenza nelle stanze di prima ma con una temperatura di sistema inferiore.
AEROTOP® SX può fornire temperature di mandata fino a 60 °C con una temperatura esterna di -10 °C. L'unità è progettata per funzionare anche con temperature esterne fino a -20 °C.
Le temperature inferiori a -10 °C si verificano generalmente per periodi limitati e in specifiche condizioni climatiche. Qualora, in determinate condizioni di esercizio, la potenza termica fornita dalla pompa di calore non sia sufficiente a coprire il fabbisogno dell'impianto, AEROTOP® SX è dotata di un riscaldatore elettrico integrativo che può fornire potenza termica supplementare.
Oltre alle applicazioni di riscaldamento, AEROTOP® SX dispone anche di una funzione di raffrescamento. Mediante l'inversione del ciclo frigorifero, l'unità può essere utilizzata per il raffrescamento degli ambienti.
In modalità raffrescamento, la pompa di calore trasferisce energia termica dall'edificio all'ambiente esterno attraverso il circuito frigorifero, l'evaporatore e il ventilatore. Questo processo può contribuire alla riduzione della temperatura degli ambienti serviti dal sistema.
La funzione di raffrescamento richiede terminali di emissione idonei. Il raffrescamento non è generalmente utilizzabile con radiatori tradizionali.
Le unità fan coil, azionate in un circuito separato, possono fornire un raffreddamento significativo. L'installazione separata del circuito di raffreddamento e delle unità fan coil consente temperature di flusso fino a 7°C. Questo è il sistema più comune utilizzato per il raffreddamento.
Il raffreddamento può essere ottenuto anche tramite sistemi di riscaldamento a pavimento o a parete. Tuttavia, l'effetto di raffreddamento in questo caso è notevolmente inferiore a quello ottenuto con i convettori perché, tra le altre cose, si deve evitare la condensa. Di conseguenza, le temperature di mandata sono di circa 18 °C e la temperatura ambiente può essere ridotta di circa 3 °C.
Il nostro personale altamente qualificato e competente può aiutarti fornendo supporto sia da remoto che sul campo.
ULTERIORI INFORMAZIONI SUI SERVIZI ELCO
Non sarebbe bello se potessi impostare la temperatura ambiente ideale con il semplice tocco di un pulsante prima di tornare a casa? Con l'app ELCO REMOCON NET per il tuo smartphone, puoi controllare il tuo sistema di riscaldamento sempre e ovunque. Regola le impostazioni per un consumo energetico ottimale e la riduzione dei costi.
ULTERIORI INFORMAZIONI SU REMOCON NET
I nostri clienti adorano le soluzioni di riscaldamento di ELCO. Ecco perché sono lieti di mostrare le loro centrali di riscaldamento. Questo ci rende felici e, naturalmente, molto orgogliosi!

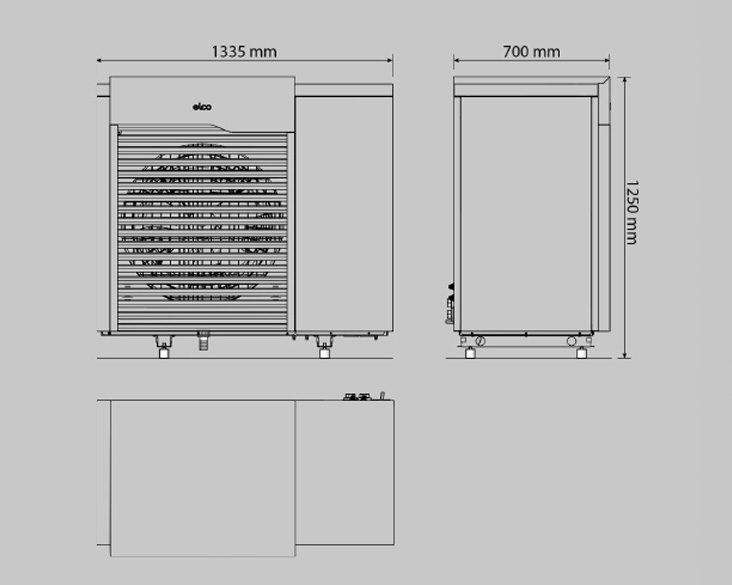

ALLE NOSTRE REFERENZE| AEROTOP SX | 7 | 10 | 13 |
|---|---|---|---|
| Classe energetica riscaldamento [W55/W35] *** | A+++ / A+++ | A+++ / A+++ | A+++ / A+++ |
| Classe energetica sistema [W55/W35] *** | A++ / A+++ | A++ / A+++ | A++ / A+++ |
| Potenza termica massima (A7/W35) [kW] | 5,52 | 7,95 | 10,13 |
| Potenza termica nominale (A7/W35, EN14511) [kW] | 5,2 | 7,95 | 10,13 |
| Potenza termica minima (A7/W35, EN14511) [kW] | 2,92 | 4,0 | 4,05 |
| COP nominale (A7/W35, EN14511) | 5,15 | 5,20 | 5,13 |
| Potenza termica massima (A35/W18) [kW] | 10,28 | 14,61 | 15,31 |
| Potenza termica nominale (A35/W18, EN14511) [kW] | 9,90 | 12,79 | 13,04 |
| Potenza termica minima (A35/W18, EN14511) [kW] | 3,43 | 4,87 | 5,10 |
| EER (A35/W18, EN14511) | 4,35 | 4,26 | 4,43 |
| Livello massimo di potenza sonora (Lwa) [dB(A)] | 50 | 54 | 57 |
| Livello di potenza sonora (ErP) [dB(A)] | 50 | 51 | 51 |
| Peso [kg] | 240 | 260 | 270 |
*** ai sensi della Direttiva 2010/30/UE e del regolamento (UE) n. 811/2013
Classe energetica riscaldamento - spettro dell'etichetta: di prodotto -> A+++ ÷ D; di sistema -> A+++ ÷ G
*Dati di potenza sonora secondo EN 12102

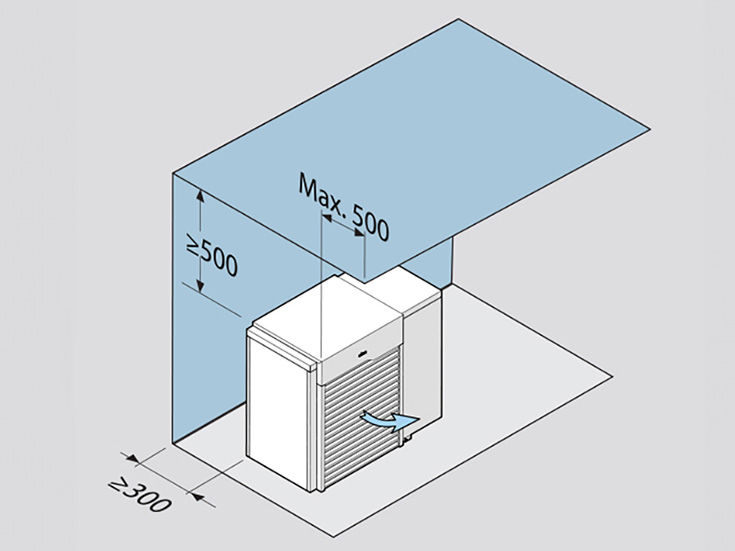

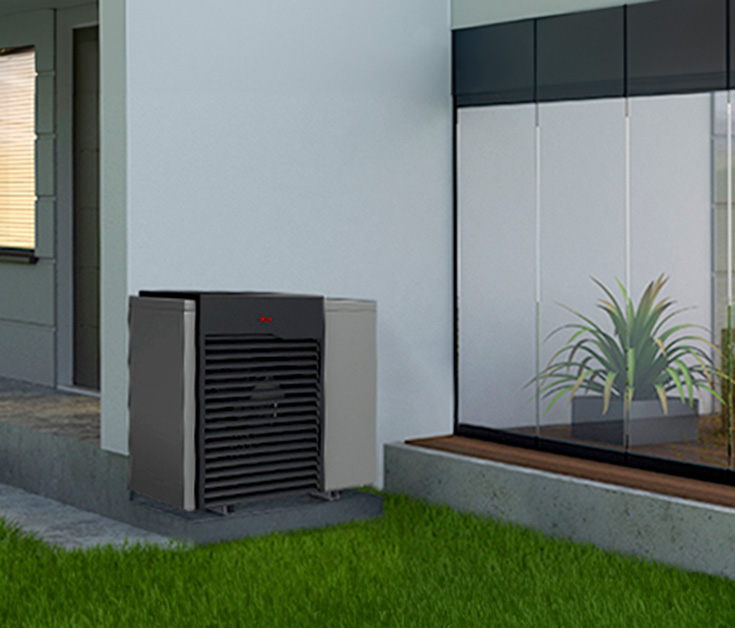

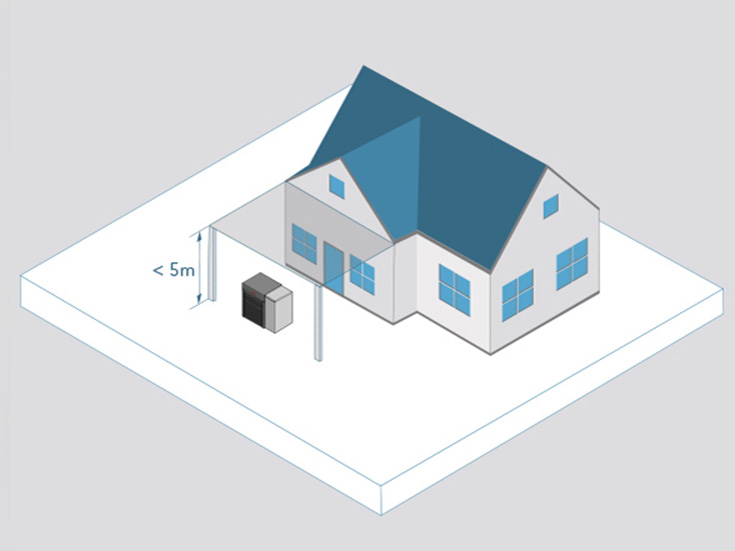

Le pompe di calore richiedono una solida base e sono solitamente montate su una superficie intera o a fasce. Quando si progetta la base, considerare un'adeguata altezza dal suolo (ad esempio 150-200 mm) per considerare la quantità di neve tipica nella propria regione. Ciò garantisce che l'ingresso e l'uscita dell'aria siano sempre mantenuti liberi. A volte le pompe di calore sono anche montate sulla parete; in tali casi, è necessario prestare attenzione a ridurre al minimo il rumore trasmesso dalla struttura. AEROTOP® SX è progettata per il montaggio a pavimento.

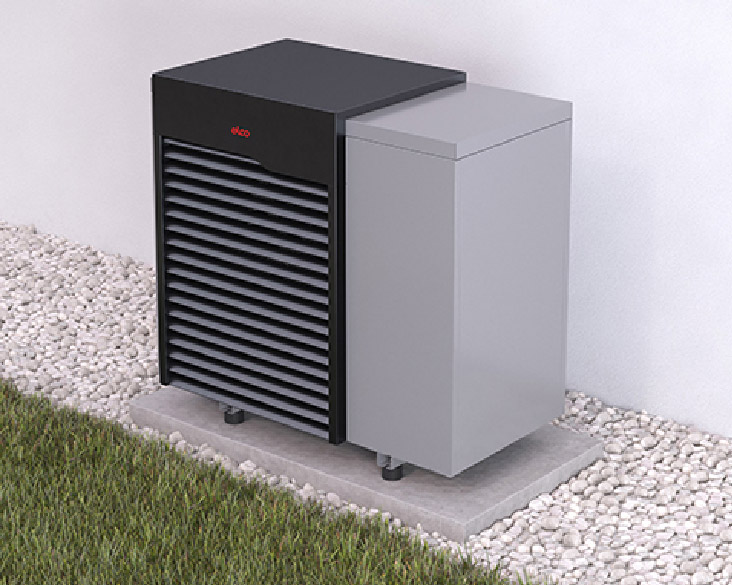

La fondazione superficiale solleva in modo sicuro l'unità della pompa di calore da terra. È importante assicurarsi che l'intera costruzione sia disaccoppiata dall'edificio, con uno spessore consigliato di 150-200 mm su un substrato ben compattato. La tubazione di scarico della condensa deve passare attraverso la fondazione superficiale nell'area antigelo e poi nel terreno.
La base a fasce è un'altra opzione per montare unità di pompe di calore ad aria all'esterno. Devono essere ben livellate e estendersi nell'area antigelo. L'altezza dal suolo può essere selezionata liberamente e la tubazione di scarico della condensa può passare tra le fasce nell'area antigelo e nel terreno.

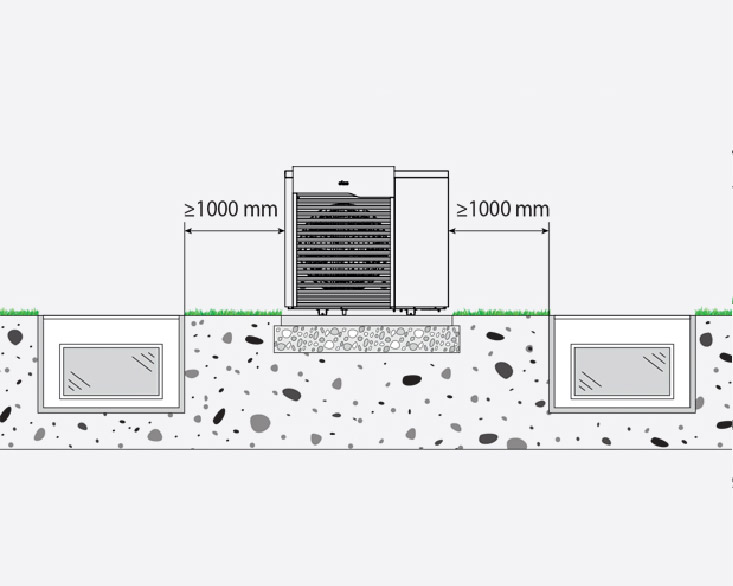

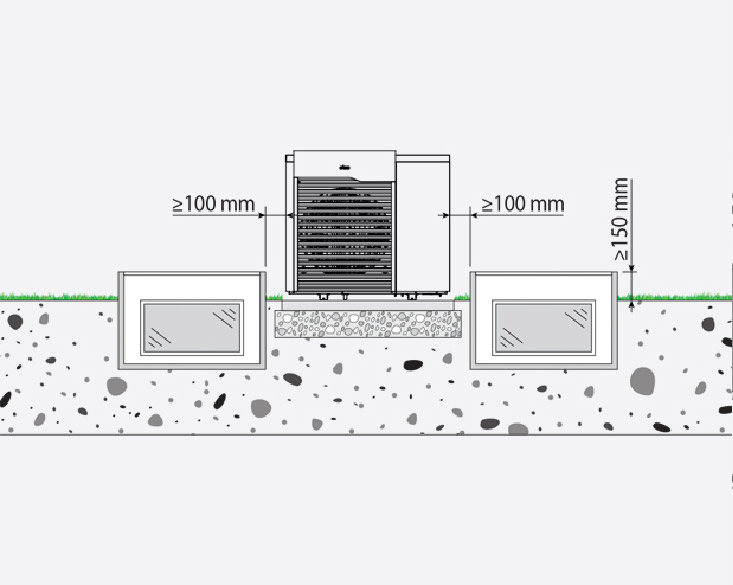

A causa del refrigerante utilizzato, AEROTOP® SX deve mantenere distanze minime dai pozzi di luce o da altre aperture che conducono all'interno dell'edificio e che si trovino più in basso rispetto alla pompa di calore.
Il refrigerante R32 è più pesante dell'aria e scenderà a terra in caso di perdite. Di conseguenza, è necessario mantenere una distanza minima tra l'unità esterna e i pozzi luce all'esterno. Quando i pozzi luce sono vicini al pavimento, questa distanza è ≥1000mm.
Quando un'edifico presenta pozzi luce rialzati (≥150 mm), la distanza minima tra l'unità esterna e i pozzi luce deve essere ≥100 mm.
Rumore

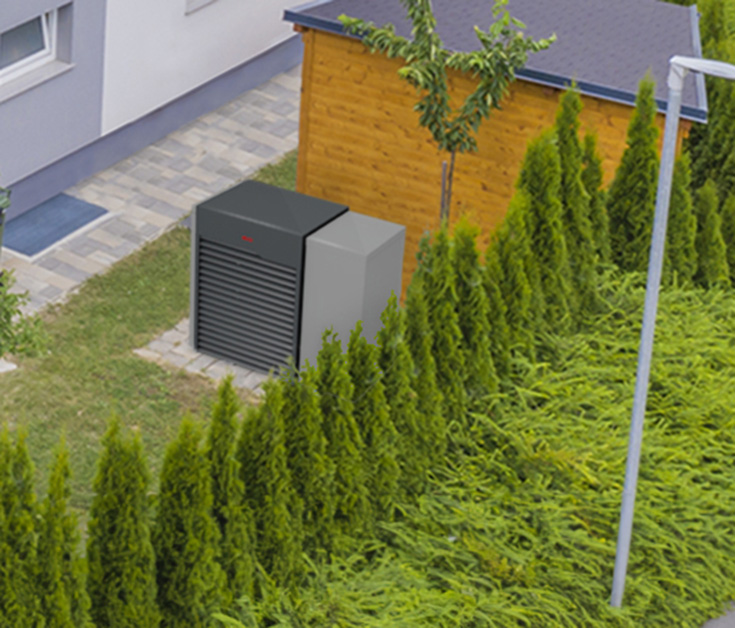

La pompa di calore deve essere posizionata in modo da non interessare le proprietà circostanti. La distanza richiesta dipende dalle condizioni di montaggio, dal tipo di area, dalla potenza sonora della pompa di calore stessa e dagli standard locali e di conseguenza questo deve essere considerato nella fase di progettazione.

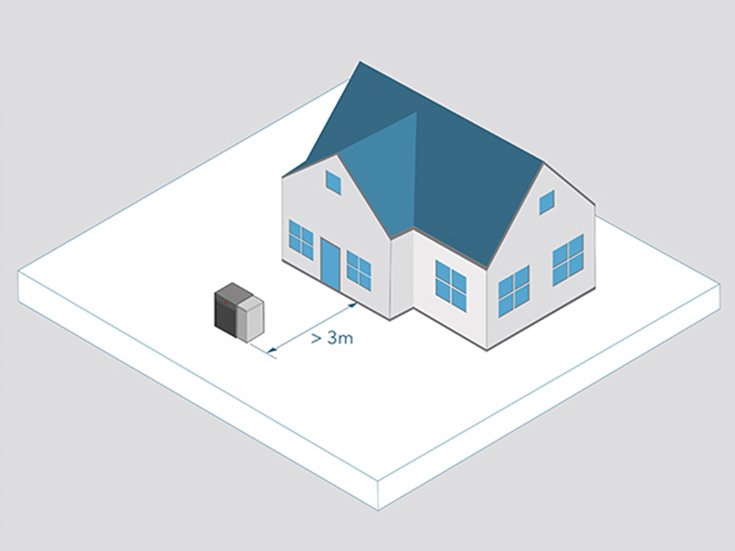

Posizionamento in campo libero
Tutto ciò che si trova a >3 m di distanza da una parete è considerato "posizionamento in campo libero". Viene inoltre applicato un aumento generale di 3 dB(A) alla potenza sonora della pompa di calore all'aria aperta.

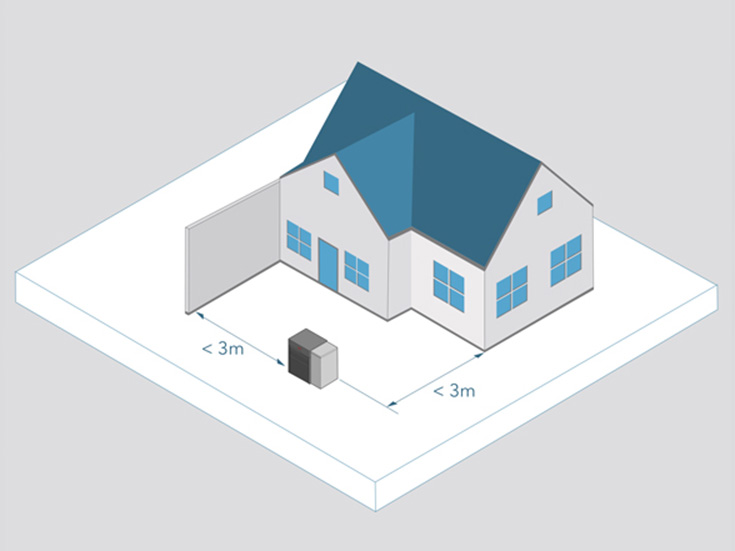

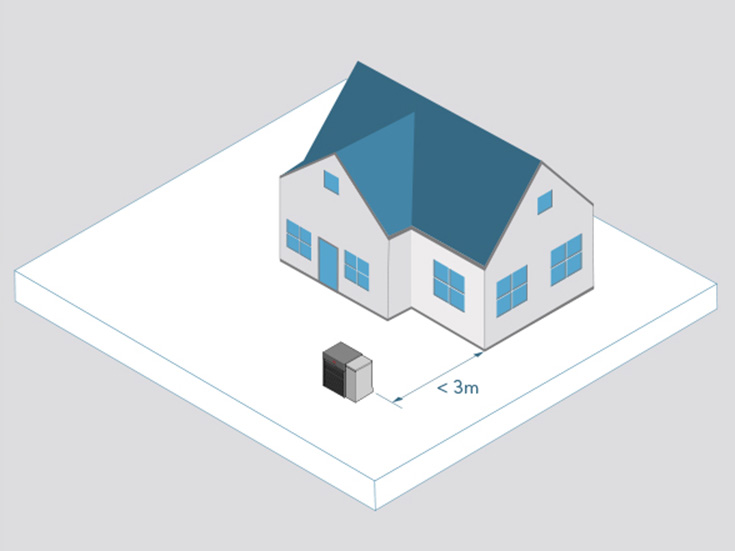

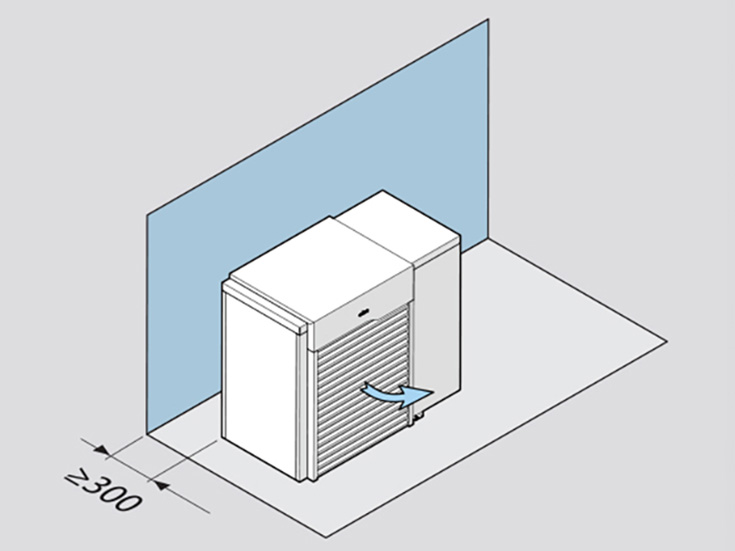

Installazione a ridosso della casa
Tutto ciò che si trova a meno di 3 m dalla parete della casa è considerato un'"installazione a ridosso della casa". Rispetto al campo libero (>3 m), il livello sonoro sulla parete della casa aumenta di ulteriori 3 dB(A), ovvero +6 dB(A), sulla potenza sonora della pompa di calore.

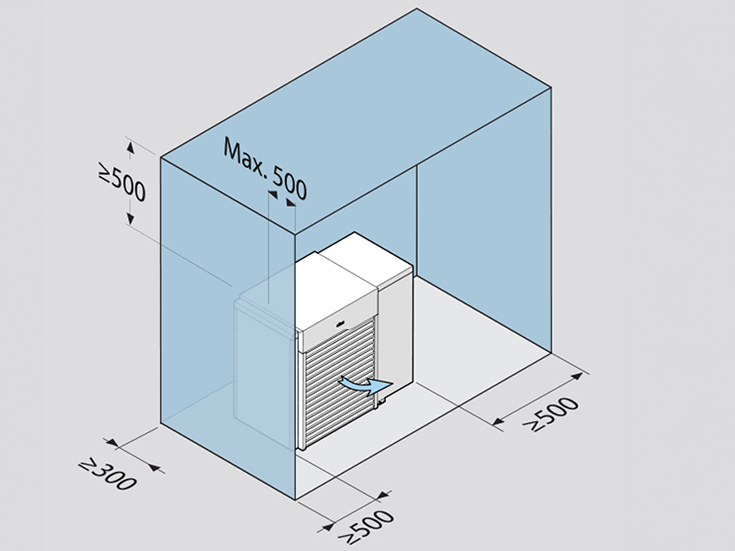

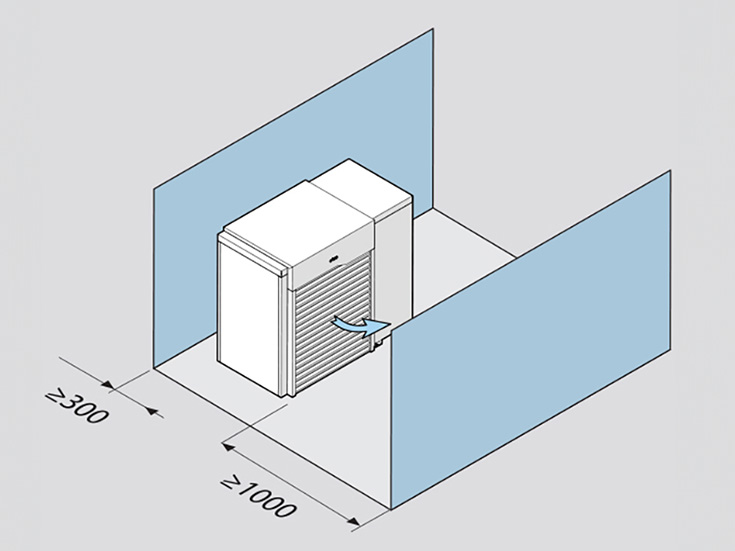

Installazione in nicchia
Le nicchie aumentano la riflessione e, a sua volta, il livello sonoro. Rispetto a una parete di casa, il livello sonoro in una nicchia aumenta di altri 3 dB(A), ovvero +9 dB(A), la potenza sonora della pompa di calore.

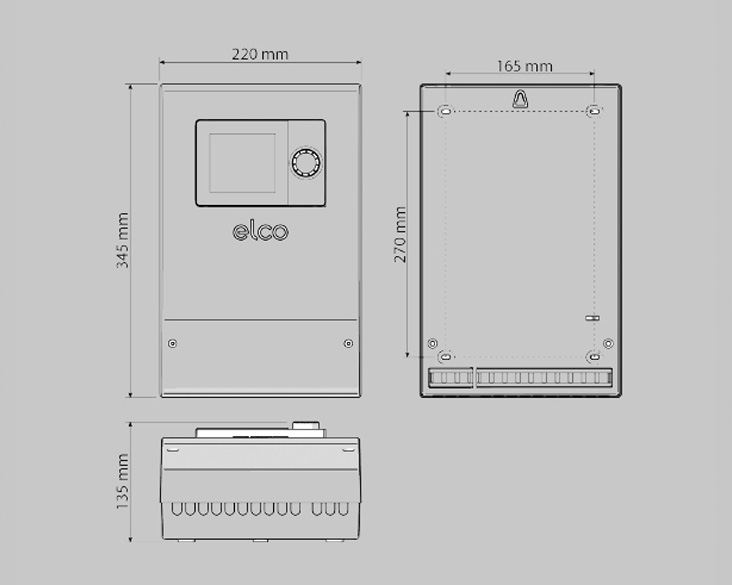

L'unità di controllo ELCO si trova all'interno dell'abitazione ed è l'interfaccia principale per l'utente finale. Dotato di un display grafico completo per un funzionamento semplice, l'unità di controllo gestisce tutti gli aspetti del sistema di riscaldamento. Può anche essere collegato a dispositivi aggiuntivi, come termostati ambiente e la connettività intelligente REMOCON NET.
Adatto per applicazioni versatili, in particolare per la separazione dei sistemi in vecchi impianti di riscaldamento, come ad esempio il riscaldamento a pavimento.
Ci sono molte somiglianze tra un sistema a pompa di calore e uno con un altro generatore di calore, come una caldaia a gas o a gasolio o a pellet. La differenza principale è che una pompa di calore è installata all'esterno della proprietà, mentre una caldaia è tradizionalmente installata all'interno di una proprietà. Gli schemi sottostanti mostrano due sistemi semplificati, che forniscono entrambi riscaldamento e acqua calda sanitaria.
Se il volume d'acqua in un sistema di riscaldamento è relativamente piccolo, un serbatoio tampone aiuta a bilanciare il sistema e a garantire che la pompa di calore funzioni in modo efficiente. Il serbatoio facilita anche il ciclo di sbrinamento della pompa di calore senza sottrarre calore agli emettitori di calore del sistema.
Il buffer in questo sistema fornisce calore al circuito di riscaldamento, nonché un accumulo di acqua sanitaria. Inoltre, in estate, i pannelli solari fotovoltaici possono fornire energia al buffer, che può essere utilizzata per l'acqua calda sanitaria.
Schema
Schema
Ottimizzazione
Ottimizzazione del tempo di funzionamento, in particolare per pompe di calore non modulanti
Sbrinamento
Fornire un volume d'acqua aggiuntivo per lo sbrinamento delle pompe di calore aria/acqua
Integrazione fotovoltaica
Aumento del volume del sistema per richieste di integrazione fotovoltaica o Smart Grid
Volume di sistema
Volume di sistema/energia per interruzioni del fornitore di energia
Fonti di calore alternative
Integrazione di generatori di calore aggiuntivi, come caldaie, solare termico, ecc.
Disaccoppiamento
Disaccoppiamento idraulico del generatore e del dissipatore di calore
